FD100.50-05EX0

FD100.50-05EX0

FD100.50-05EX0 zugdraht-vollwellengeber, direkte messung von länge und position.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Kompaktes design, einfach zu installieren auf engstem raum

Der signalausgangsmodus ist push-pull-ausgang und RS422

Hohe Messgenauigkeit

Struktur des festkörpers

Lange lebensdauer

Eckwerte
Außendurchmesser58mm
WellendurchmesserAllgemeines：6mm，10mm
Spezifisch：6mm，8mm，10mm，12mm
Höchstdrehzahl50N/80N：6000 r；20N/30N：12000 r
Take krönungAxial/radial：50N / 80N
Anlaufmoment＜2Ncm
Moment der konditionierung＜25gcm2
Elektrische parameter
Stromversorgung10…30VDC
Ausgabe singalBeziehen Sie sich auf die entsprechenden
Parameter von inkrementellen und absoluten
Produkten der 58-Serie
Entschließung200-Impulse pro Turn, 333.3-Impulse pro Turn
ist optional
VerbindungstypSteckverbinder oder Kabelanschluss
Mechanische parameter
FlanschtypSpannflansch / Synchronflansch
MaterialienShell：AL；frank：AL；Welle: Edelstahl
GewichtEtwa 310g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms
Die wichtigsten Merkmale der KabelboxKurze Reichweite, einfache Art
Wirksame Länge pro Umdrehung2m，3m，5m optional
Effective length per revolution200mm，334.1mm optional
ZugdrahtmaterialEdelstahl 316L
Kabelbox MaterialABS
Ende der ZugschnurDie Balllinie
Ziehen5…15N
LebensdauerEine Million Mal
Umgebungsbedingungen
Betriebstemperatur﹣30…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

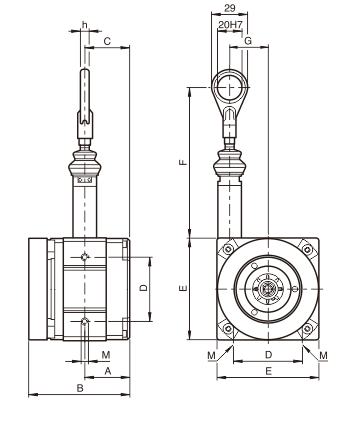

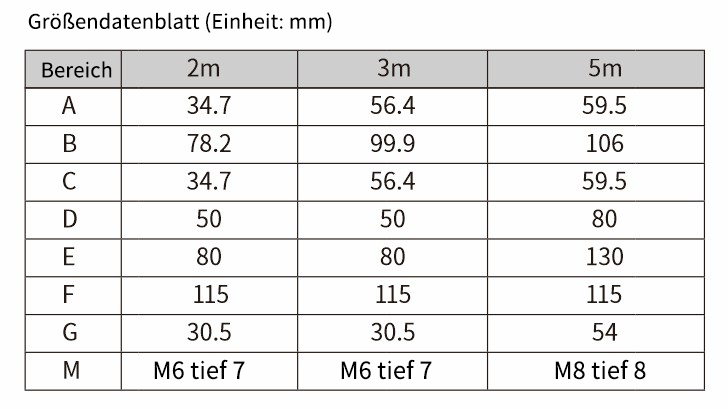

Außenabmessungen





Schaltplan
