FD100.50-60FX0

FD100.50-60FX0 zugdraht-vollwellen-encoder, direkte messung von länge und position.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Maximale reichweite bis zu 60m

Der signalausgangsmodus ist push-pull-ausgang und RS422

Hohe messgenauigkeit

Struktur des festkörpers

Lange lebensdauer

Eckwerte

Außendurchmesser58mm

WellendurchmesserAllgemeines：6mm，10mm
Spezifisch：6mm，8mm，10mm，12mm

Höchstdrehzahl50N/80N：6000 r；20N/30N：12000 r

Take krönungAxial/radial：50N / 80N

Anlaufmoment＜2Ncm

Moment der konditionierung＜25gcm2

Elektrische parameter

Stromversorgung10…30VDC

Ausgabe singalBeziehen Sie sich auf die entsprechenden
Parameter von inkrementellen und absoluten
Produkten der 58-Serie

Entschließung200/einzelne Drehimpulsnummer, 333.3/einzelne
Drehimpulsnummer nach 491.5/einzelne
Drehimpulsnummer

VerbindungstypSteckverbinder oder Kabelanschluss

Mechanische parameter

FlanschtypSpannflansch / Synchronflansch

MaterialienShell：AL；frank：AL；Welle: Edelstahl

GewichtEtwa 310g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms

Die wichtigsten Merkmale der KabelboxKurze Reichweite, mittlere Reichweite, lange
Strecke optional, erweiterte Art

Messbereich der DrahtziehboxKurze Reichweite：1m，2m，3m
Mittlere Reichweite：5m , 10m，15m , 20m，
25m，30m，40m

Wirksame Länge pro Umdrehung200mm，334.1mm，491.5mm optional

ZugdrahtmaterialEdelstahl 316L

Kabelbox MaterialABS

Ende der ZugschnurDie Balllinie

Ziehen5…15N / 10…20N / 15…35N

LebensdauerEine Million Mal

Umgebungsbedingungen

Betriebstemperatur﹣30…+80℃

Lagertemperatur﹣40…+85℃

SchutzklasseIP65

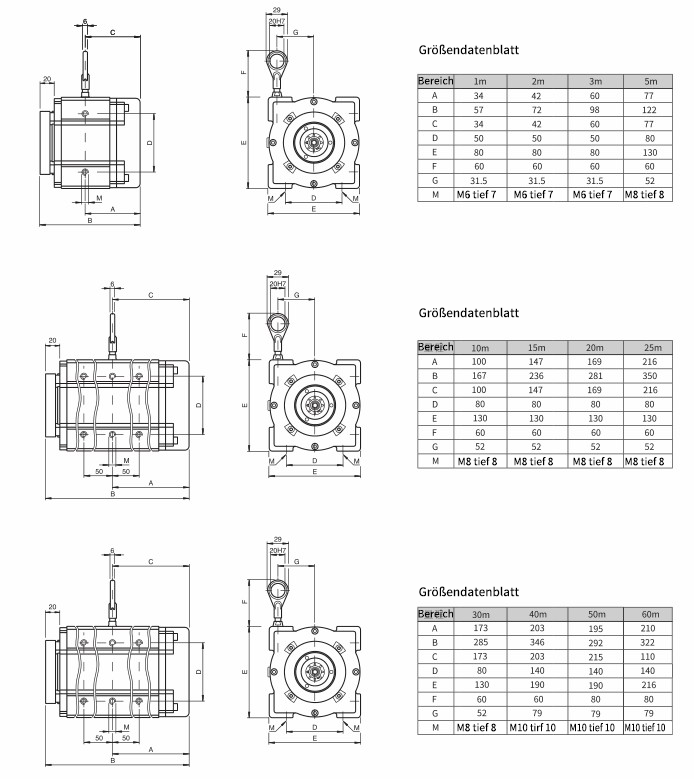

Außenabmessungen
