FD100.31-58X0

FD100.31-58X0

FD100.31-58X0 inkrementeller doppelausgangs-encoder, kann im bereich servomotor, aufzug, Industrieroboter, industrielle automatisierungssteuerungslinie usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Inkrementaler massivwellen-dual-output-encoder

Allgemeine größe, außendurchmesser von 58mm

Die maximale auflösung beträgt 5000PPR

Signalausgangsmodus bit-push-pull-ausgang und RS422

Schutzart IP65

Kurzschlussschutz

Eckwerte
Außendurchmesser58mm
Wellendurchmesser8mm，10mm，12mm
Höchstdrehzahl6000 r
Take krönungAxial/radial：50N / 110N
Anlaufmoment＜2Ncm
Moment der konditionierung＜25gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singalDual ausgabe：10…30VDC：Push-pull；
5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
ResolutionMax 5000PPR
AusgangsfrequenzMax 300KHz
Entschließung100 , 300 , 360 , 500 , 512 , 1000 , 1024 , 1200 ,
1500 , 1800 , 2048 , 2500 , 3600 , 4096 , 5000
Elektrische SchnittstelleKabelanschluss：12×0.08mm2,1m
Verbindung：M23，12 pin
Mechanische parameter
FlanschtypSpannflansch
MaterialienShell：AL；frank：AL；Welle: Edelstahl
GewichtEtwa 830g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

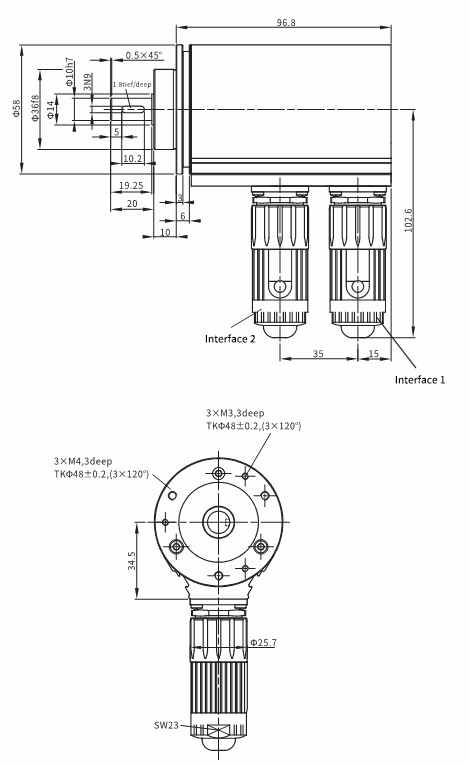

Außenabmessungen

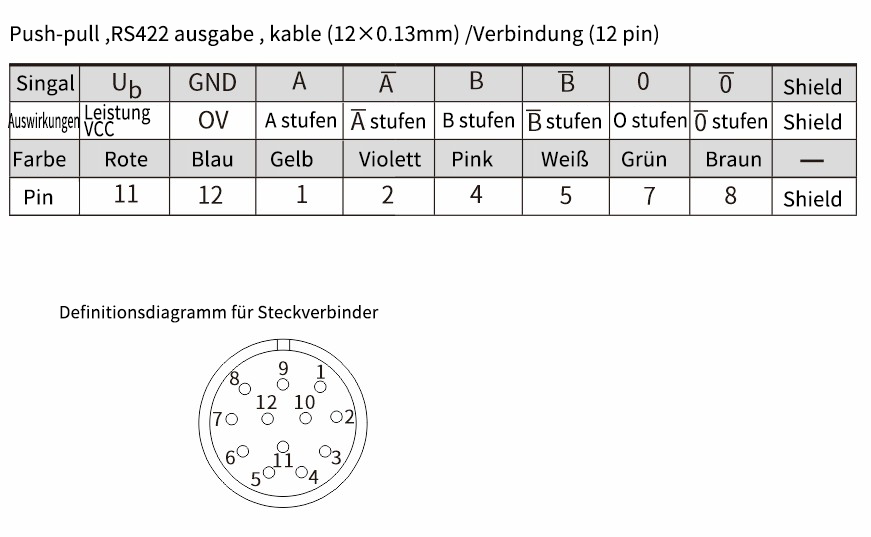

Schaltplan
