FD100.31-58X00

FD100.31-58X00

FD100.31-58X00 absolutwert-doppelausgangs-encoder, kann im bereich servomotor, aufzug, Industrieroboter, industrielle Automatisierungssteuerung Produktionslinie, etc. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Absolutwert-vollwellen-doppelausgangsgeber

Allgemeine größe, außendurchmesser von 58mm

Auflösung bis zu 30 bit

Signalausgangsmodus-bit-SSI-ausgang, doppelter ausgang

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Wellendurchmesser8mm，10mm，12mm
Höchstdrehzahl6000 r
Take krönungAxial/radial：40N / 110N
Anlaufmoment＜3Ncm
Moment der konditionierung＜30gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singalSSI
AusgangstypRS422
AusgabecodeBinär/Graucode
Arbeitsstrom＜40mA
Maximale Auflösung15 in einer Runde（32768）；
15 in der Anzahl der Runden（32768）
Ausgangsfrequenz0.1…2MBit/s
ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden
Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden
Elektrische SchnittstelleKabelanschluss：12×0.14mm2
Verbindung：M23，12 pin
Mechanische parameter
FlanschtypSpannflansch / Synchronflansch
MaterialienShell：AL；frank：AL；Welle: Edelstahl
GewichtEtwa 450g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

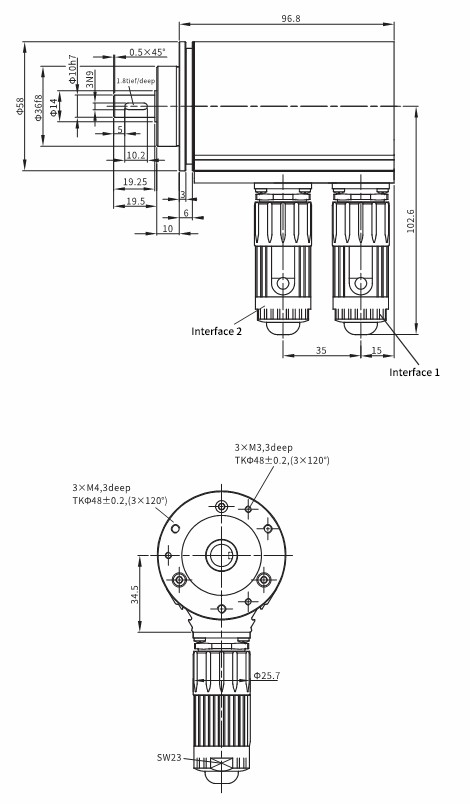

Außenabmessungen

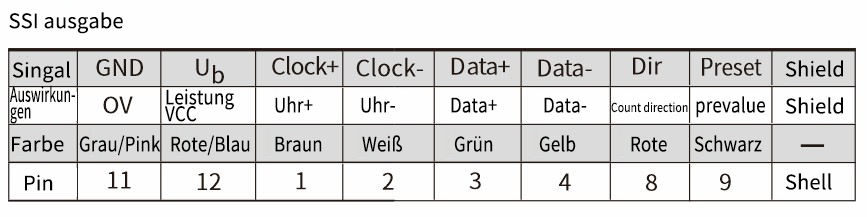

Schaltplan
