FD100.32-58XX0

FD100.32-58XX0

FD100.32-58XX0 hochleistungs-absolutschwingungsgeber,geeignet für walzen von stahl, guss und anderen hochschwingenden Schwerindustrieprodukten.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-absolutwert-vollwellen-encoder

Der allgemeine außendurchmesser beträgt 58mm

Starke vibrationsfestigkeit, bis zu 4000Hz

Maximale axiale Last: axial 100N / radial 150N

Signalausgangsmodus ist SSI oder andere optionale

Schutzart IP67

Eckwerte
Außendurchmesser58mm
Wellendurchmesser6mm
Höchstdrehzahl12000 r
Take krönungAxial/radial：100N / 150N
Anlaufmoment＜3Ncm
Moment der konditionierung＜30gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singalSSI；PROFIBUS；CANopen，ETHERNET，Parallel
AS-interface，DeviceNet
AusgangstypSiehe verschiedene Protokolle
AusgabecodeBinär/Graucode
Arbeitsstrom＜350mA
Maximale Auflösung15 in einer Runde（32768）；
15 in der Anzahl der Runden（32768）
AusgangsfrequenzSiehe verschiedene Protokolle
ZählrichtungBeziehen Sie sich auf jede Spezifikation 58 Produkte
Null Bit VoreinstellungBeziehen Sie sich auf jede Spezifikation 58 Produkte
Elektrische SchnittstelleSiehe verschiedene Protokolle
Mechanische parameter
FlanschtypSpannflansch / Synchronflansch
MaterialienShell：AL；frank：AL；Welle: Edelstahl
GewichtEtwa 850g
Anti-VibrationIEC 68-2-6；300m/s² 10…4000HZ
ÜberspannungsabdrückungIEC 68-2-27；600m/s² 6ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65 / IP67

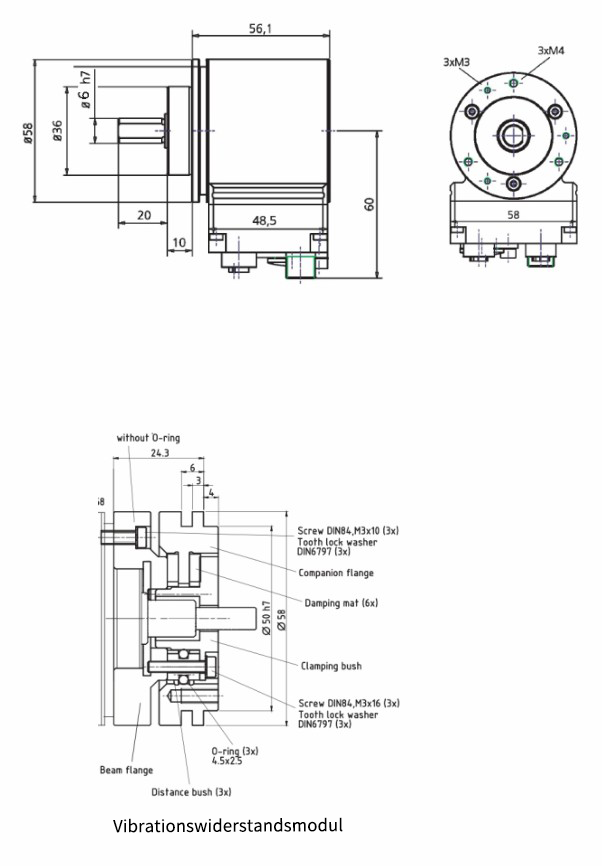

Außenabmessungen
