FD100.40-70X0

FD100.40-70X0

FD100.40-70X0 spezifischer festwellen-encoder kann in servomotor, aufzug, Industrieroboter, industrielle automatisierungssteuerung Produktionslinie, etc. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Gesamte edelstahlschale, säure- und alkalikorrosionsbeständigkeit

Abtriebswellenlast ist besonders groß, axial/radial bis 110N/150N

Die ausgangsimpulszahl kann 5000 erreichen, wenn sie normal ist, höhere Impulszahl kann angepasst werden

Der signalausgangsmodus ist push-pull-ausgang oder RS422-ausgang

Druckfestes gehäusedesign

Kurzschlussschutz

Eckwerte
Außendurchmesser70mm
Wellendurchmesser10mm，12mm
Höchstdrehzahl5000 r
Take krönungAxial/radial：110N / 150N
Anlaufmoment＜4Ncm
Moment der konditionierung＜320gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singal10…30VDC：Push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung1000 , 1024 , 2000 , 2048 , 3600 , 4096 , 5000
AusgangsfrequenzMax 300KHz
Elektrische SchnittstelleKabelanschluss：5×0.08mm2，2m
Kabelanschluss：8×0.08mm2，2m
Mechanische parameter
FlanschtypSpannplane
MaterialienShell：Edelstahl；Frank：Edelstahl；
Welle: Edelstahl
GewichtEtwa 1260g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+70℃
Lagertemperatur﹣45…+85℃
SchutzklasseIP67

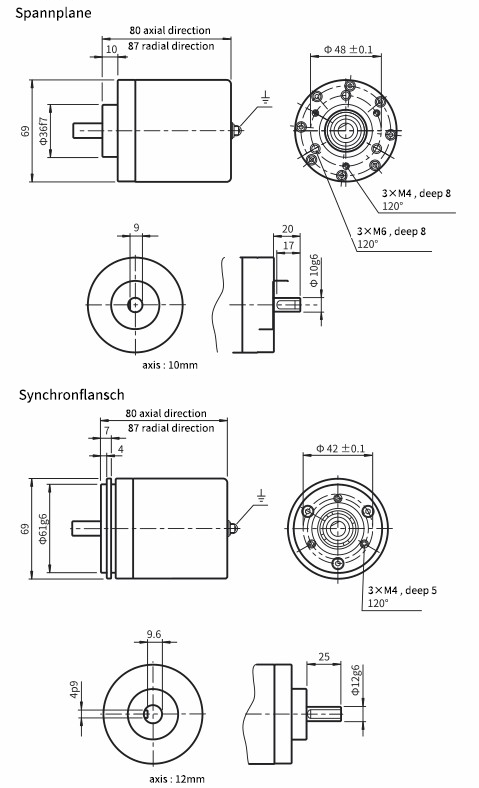

Außenabmessungen

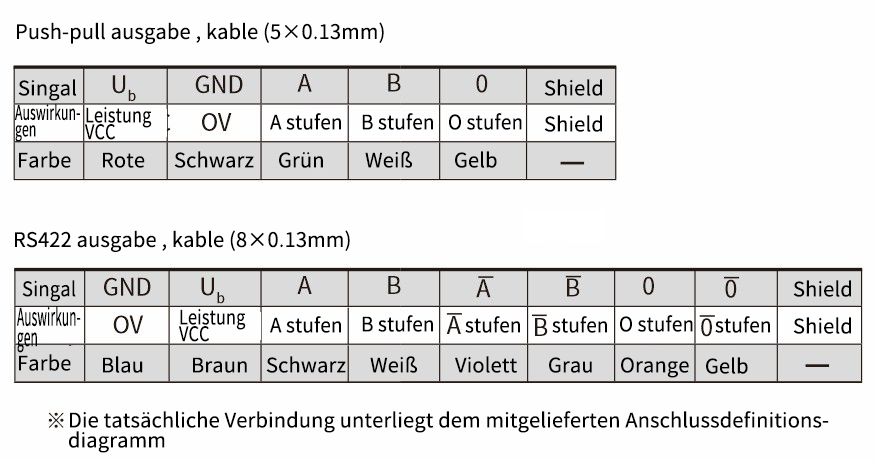

Schaltplan
