FD-ES

FD-ES

FD-ES schwerkraftsensor vom typ S, die hauptanwendungsobjekte für hakenwaage, bandwaage, wiegen von zutaten.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Die nennlast beträgt 50kg...7,5 t

Empfindlichkeit 2,0±0,003mV/V oder 3,0±0,003mV/V

Genauigkeitsstufe 0,03

Nennerregungsspannung 10...12VDC

Isolationswiderstand ≥5000 MΩ

Sichere ladung 150% F.S.

Schadenslast 200%F.S

Eckwerte
Nennlast50，100，150，200，250，300，500，750kg，
1t，1.5t，2t，3t，5t，7.5t
Genauigkeitsklasse0.03
EmpfindlichkeitH：2.0±0.003mV/V
Ohne：3.0±0.003mV/V
Linearer fehler±0.03%F.S
Hysterese-fehler±0.03%F.S
Creep (30 minuten)±0.03%F.S
Nulltemperatur-effekt±0.02%F.S/10℃
Temperatureffekt auf die empfindlichkeit±0.02%F.S/10℃
Sicherheitsbelastung150%F.S
Bruchlast200%F.S
Elektrische parameter
Rated excitation voltage10…12VDC
Eingangsimpedanz400±20Ω (1.5…5t)
Ausgangsimpedanz352±5Ω
Isolationswiderstand±5000MΩ
Mechanische parameter
MaterialLegierter stahl, Edelstahl
Kabel Länge kann angepasst werden
Umgebungsbedingungen
Betriebstemperatur ﹣30…+70℃
Nenntemperatur﹣10…+40℃
SchutzklasseIP66 (50Kg…1t)，IP67 (1.5t…5t)

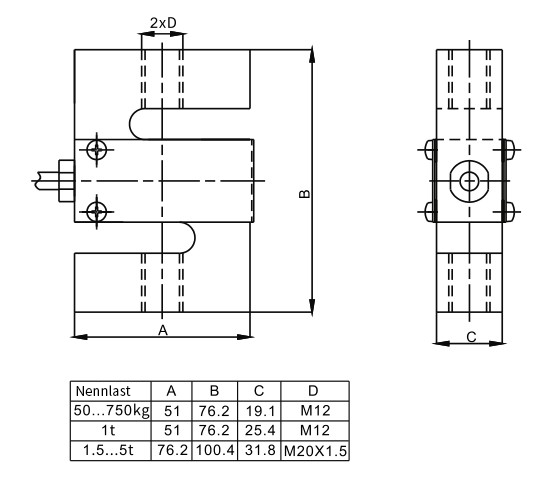

Außenabmessungen

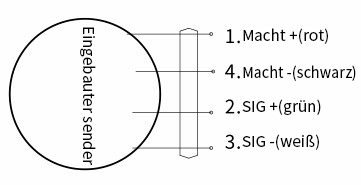

Schaltplan
