TA2-E1102.X

TA2-E1102.X

TA2-E1102.X quadratische universelle temperaturmessumformer können verwendet werden, um lineare elektronische temperaturmessungen über RTD- oder TC-sensoren durchzuführen, oder umwandlungslineare widerstände variieren im widerstand zu analogen standard-strom-/spannungssignalen,oder um strom- und signalisolatoren für 2-draht-sender oder standard-analogsignalausgang oder elektrische Isolierung von analogen signalen zu liefern. und messung von schwimmenden signalen.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

2 draht system stromversorgung>16V

Eingang: RTD, TC, Ohm, potentiometer, strom- und spannungssignale

Strom-und spannungsausgang (stromausgang 0...23mA, spannungsausgang 0...10 VDC)

Allgemeine stromversorgung AC und DC

Hervorragende elektromagnetische EMC-verträglichkeit und rauschunterdrückungsfunktion

Eckwerte
GenauigkeitGrößer als 0,1% des eingestellten bereichs
SNRMinimum 60dB（0...100KHz）
Temperatureingang(0...90%，100...10%)1s
Elektrische parameter
Stromversorgung21.6…253VAC 50…60Hz oder 19.2…300VDC
Sicherung400mA SB / 250VAC
Maximale verlustleistung2.0W
Maximaler stromverbrauch2.0W
RTD eingabetypPt10/20/50/100/200/250/300/400/500/1000；
Ni50/100/120/1000；Cu10/20/50/100
KabelwiderstandMax 50Ω
SensorstromNennwert 0.2mA
Einfluss des widerstands des sensorkabels auf die genauigkeit (3-/4-draht)＜0.002Ω/Ω
Erkennung von sensorfehlernHaben
Sensorkurzschlussdetektion＜15Ω
Messbereich des stromeingangs0…23mA
Stromeingang einstellbarer messbereich0…20mA und 4…20mA
EingabewiderstandBewertet 10MΩ
Sensor Fehlererkennung: 4...20mA schleife ist getrenntJa
Spannungseingangsmessbereich0…12VDC
Messbereich einstellbar0 / 0.2…1.0 / 1…5.0 / 2…10VDC
Linar widerstand Eingang min...max0…10000Ω
RP eingang min...max10Ω…100KΩ
Typ TC-EingangsthermoelementB ,E , J , K , L , N , R , S , T , U , W3 , W5 , LR
Cold End compensation (CJC), externe kompensation wird durch stecker 5910 mit eingebauten Sensoren erreicht20…28℃ ±1℃，﹣20…20℃/28…70℃ 2℃
Cold End sompensation (CJC), interne kompensation durch eingebaute sensoren±(2.0℃+0.4℃*△t)
Fehlerstrom des sensors: während der messungBewertet 2μA / 0μA
Aktuelle ausgabe0…23mA
Signalbereich einstellbar0/ 0.2…1； 0/1…5；0 / 2…10；1…0.2/0；
5…1/ 0；10…2/0V
Laden(@current output)800Ω
LaststabilitätBereich eingestellt auf 0,01% /100Ω
Sensorfehler alarmausgang0 / 3.5 / 23mA /no
Erfüllen sie NAMUR NE43 standard obere und untere grenzwerte des stroms23mA/3.5mA
Ausgangsgrenze 4...20 und 20...4mA signale3.8…20.5mA
Ausgangsgrenze 0...20 und 20...0mA signale0…20.5mA
Stromgrenze28mA
Spannungsausgangssignal bereich0…10VDC
Last(@voltage output)500KΩ
Der eingestellte bereichDer aktuell gewählte messbereich
Mechanische parameter
Strukturgröße109×23.5×104mm(H×W×L)；Bei der Installation
der 4501/451X ,109×23.5×116/131mm
(H×W×L)
Gewicht(etwa)155g ; Wenn der wert 4501/451X enthält, ist er
170g/185g
Bleidrahtgröße0.13×2.08mm²/AWG（26…14 die wicklung）
Drehmoment der schraubklemme0.5Nm
Vibrationsfeste spezifikationIEC 60068-2-6
2…13.2Hz±1mm
13.2…100Hz±0.7g
Umgebungsbedingungen
Betriebstemperatur﹣20…+60℃
Lagertemperatur﹣20…+85℃
Kalibriertemperatur20…28℃
Relative Luftfeuchtigkeit＜95%RH（keine kondensation）
Schutzklasse (Gehäuse/Klemme)IP20

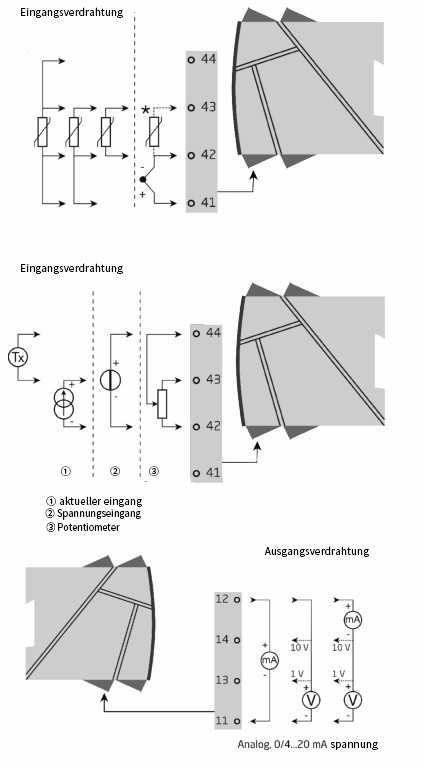

Schaltplan




Broschüren
Handbücher
CAD/CAE
Zertifikat
