PQ01C

Ultradünner optoelektronischer schalter PQ01C, der hauptsächlich bei der erkennung kleiner objekte in ein schmaler raum, kann in elektronik, halbleitern,druckmaschinen verwendet werden,robotik und andere bereiche.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Super dünnes formdesign, nur 3,6 mm dick

Diffuser typ und entgegengesetzter typ sind optional

Die reaktionsgeschwindigkeit beträgt weniger als 1ms

Geeignet für engen bauraum, wie z.b. elektronik, halbleiter, druck und andere Industrien

Verwenden sie eine sichtbare rote lichtquelle

Kabelanschluss

Starke anti-Interferenz-fähigkeit

Eckwerte

ErfassungsabstandTrogbalken：500mm
Diffuse reflexion：30mm

Antwortzeit≤1ms

Durchmesser der lichtquelle (diffuse reflexion)Kreisförmiger spot mit einem durchmesser von
2mm bei 15mm ein kreisförmiger spot mit
einem durchmesser von 3mm bei 30mm

Schwarz-weiß-segmentdifferenz (diffuser typ)Weniger als 15% der bewegungsdistanz

Mindestens erkanntes objektUndurchsichtige objekte über 1 mm

Elektrische parameter

Stromversorgung12…24VDC

Offset-spannung≤15% DC

Leerlaufstrom≤30mA

Schutzstrom1,2 mal

Ausgangsstrom≤100mA

Signalspannung≤2V

AusgabemodusPNP oder NPN , NO oder NC

Kapazitive belastung≤0.2μF

VDE-SicherheitsstufeⅢ

Mechanische parameter

MontierenM2 mutternbefestigung

Verbindungsart4 draht

Kabel2m

Produktgröße20.5×13×3.6mm (L×W×H)

SchalenmaterialABS-kunststoff

Umgebungsbedingungen

Betriebstemperatur﹣25…+55℃

Lagertemperatur﹣30…+70℃

SchutzklasseIP66

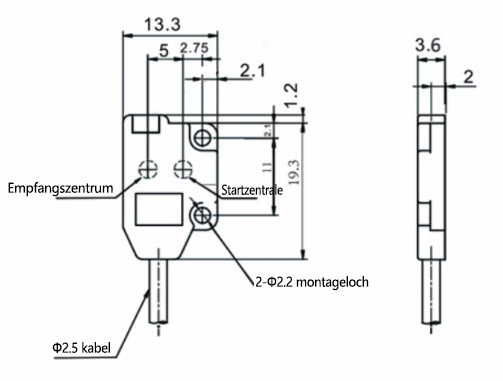

Außenabmessungen

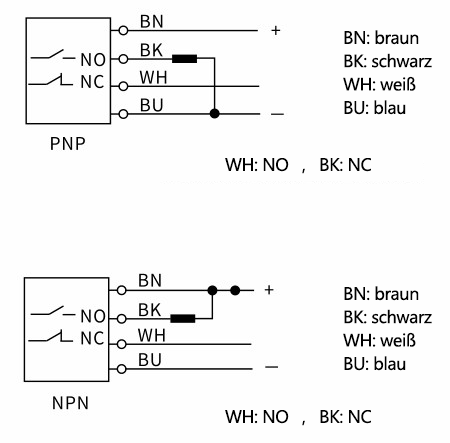

Schaltplan


Broschüren

Handbücher

CAD/CAE

PQ01C optoelektronische.step step (254.9K)

Zertifikat
