FD105A
FD105A

FD105A

Der FD105-kissensor kann die ausrichtung der sensoren im verhältnis zur wasseroberfläche und zu aufwind messen. Die offenbar zur industriellen kontrolle viel niedriger ist. Sie wird unter anderem für die aufsicht über spinnensysteme, brücken, die schiffsüberwachung und die satellitenüberwachung eingesetzt.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Jeder winkel ist eine ecke des anderen

Auswahl für die auswahl der kippwinkel

Obliquity Daten können über Kommunikation ausgegeben werden

Temperaturausgleich sorgt dafür, dass hitze und kälte stabil bleiben

Starke vibration > darstellung

Hohe auflösung, exquisit justierung

Eckwerte
MessbereichStandard: ±10° / ±15° / ±30° / ±45° / ±60° / ±90°
Hochpräzise Ausführung: ±5° / ±10° / ±15° /
±30° / ±60° / ±90°
MessachseX、Y
AuflösungsverhältnisStandard : 0.01° / 0.015° / 0.02° / 0.025° / 0.03°/
0.04°
Hochpräzise Ausführung: 0.001°
Absolute GenauigkeitStandard : 0.02° / 0.035° / 0.05° / 0.065° / 0.08° /
0.1°
Hochpräzise Ausführung: 0.003° / 0.005° /
0.008° / 0.01° / 0.02° / 0.03°
Säkulare Instabilität0.05
Nulltemperaturkoeffizient±0.006 °/℃
Temperaturkoeffizient der Empfindlichkeit≤100 ppm/℃
Einschaltzeit0.5 s
Reaktionszeit20 ms
MTBF≥50000 hour/time
Elektrische parameter
Stromversorgung9…36V
Ausgangsstrom40mA（max）
Output rate5Hz、15Hz、35Hz、50Hz、100Hz can be set
AusgangssignalRS232 / RS485 / CAN / MODBUS
EMCGemäß EN61000 und GBT17626
Isolationsbeständigkeit≥100 MΩ
Mechanische parameter
Überspannungsabdrückung100g @ 11ms、Triaxial sum (half sine wave)
Anti-Vibration10 grms、10…1000 Hz
KabelStandard mit 1m Länge, verschleißfest, ölfest,
breite Temperatur, Schirmkabel 4*0.4mm
GewichtStandard: 120 g(ohne Draht)
Hohe Präzision Typ: 150 g (ohne Draht)
Umgebungsbedingungen
Betriebstemperatur﹣40…+85 ℃
SchutzklasseIP67

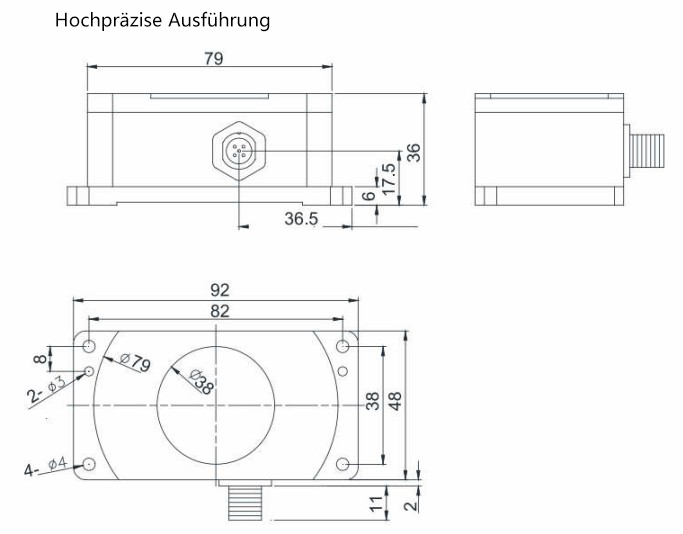

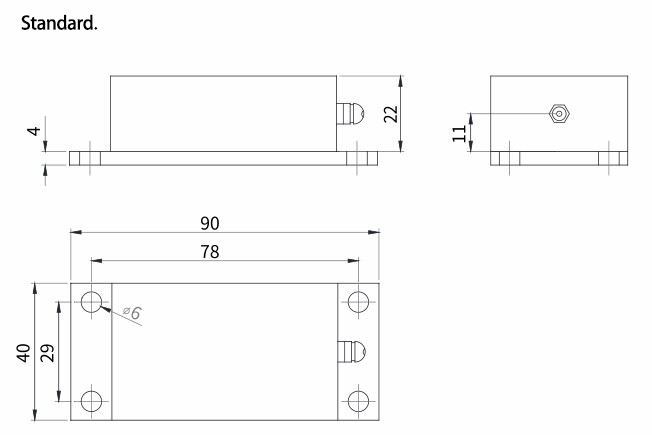

Außenabmessungen

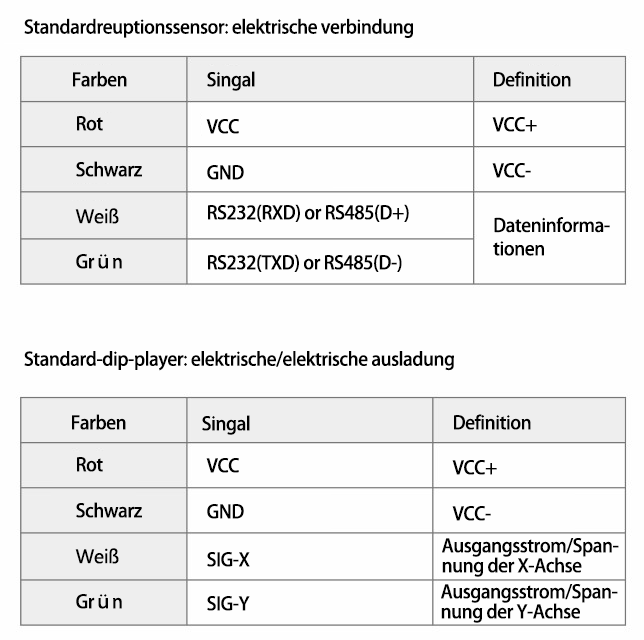

Schaltplan





Broschüren
Handbücher
CAD/CAE
Zertifikat
