FD63EC

FD63EC

FD63EC Magnetische flex-verdrängungssensoren im fdc-tabulator sind vergleichsweise hochwertige tabulatoren, die auf oberflächen Oder kleineren raum geeignet sind. Verwendet werden kann unter anderem auf aerodynamische energie, gummi, holz, nahrungsmittel, autos, weicher füllung und energie.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Wir haben einen hohen durchsatz, flachwandsensoren

Die höchste auflösung heißt 5 μm

Simulation download

Ausgabe absolute position, down und entfernung, ohne druckverlust durch kraftverlust

Die aluminium wurde ganz abgeschirmt, jetzt ist es das nationalkapital Von IP65

Schwebemagneten sind nicht elektrisch zu messen und nie abgenutzt

Funktional einwandfrei. Die kernelemente werden auf schocks, vibrationen und emc-tests geprüft

Eckwerte
MessdatenVerschiebung
Wirksamer abstandEC1：25…2500mm，Andere können nach Bedarf
angepasst werden
EC2/EC3：50…2500mm，Andere können nach
Bedarf angepasst werden
EntschließungEC1: 12 bit D/A or 0.025% F.S (min 100μm)
EC2: 14 bit D/A or 0.0065% F.S (min 10μm)
EC3: 16 bit D/A or 0.0015% F.S (min 5μm)
NichtlinearitätEC1: ±0.05% F.S
EC2: ±0.03% F.S
EC3: ±0.02% F.S
WiederholbarkeitEC1：＜±0.1mm
EC2/EC3：＜±0.005% F.S
Hysterese＜10μm
UpdateTimeEC1：1ms；EC2/EC3：1ms (bereich≤1m)
2ms (1m＜bereich≤2m)；3ms (2m＜bereich≤3m)
Elektrische parameter
Stromversorgung24VDC±20%
Leistung＜80mA
PolaritätsschutzMax -30VDC
Overpressure protectionMax 36VDC
Isolationsbeständigkeit＞10MΩ
Isolierfestigkeit500V
AusgangsstromEC1/EC3:4…20 or 20…4mA(min/max load 0/500Ω)
EC2:0…20mA or 4…20mA(min/max load 0/500Ω)
Ausgangsspannung0…10VDC or 0…5VDC (Mindestbelastbarkeit
≥10KΩ）
Mechanische parameter
Magnetische RinggeschwindigkeitZufällig
StangenmaterialAl shell
VerbindungsschwanzGeradeaus Kabel , Luftfahrtbuchse
EinhängenEC1/EC2: beliebige Richtung , Klemmbefestigung
EC3：Abnehmbarer Befestigungsclip
PositionsmagnetEC1：Schiebemagnet；EC2：Quadratmagnet、
Leitermagnet
EC3：Typ C Magnet , Leiter Magnet
Umgebungsbedingungen
BetriebstemperaturEC1：-40…+75℃；EC2/EC3：-40…+85℃
BetriebsfeuchteFeuchtigkeit 90%, keine Kondensation
Temperaturkoeffizient＜30ppm/℃
Wirkungsindex50g（EC1/EC2：11ms；EC3：6ms）
SchwingungsindexEC1/EC2: 10g/10…2000Hz；EC3: 20g/10…2000Hz
Schutzklasse IP65

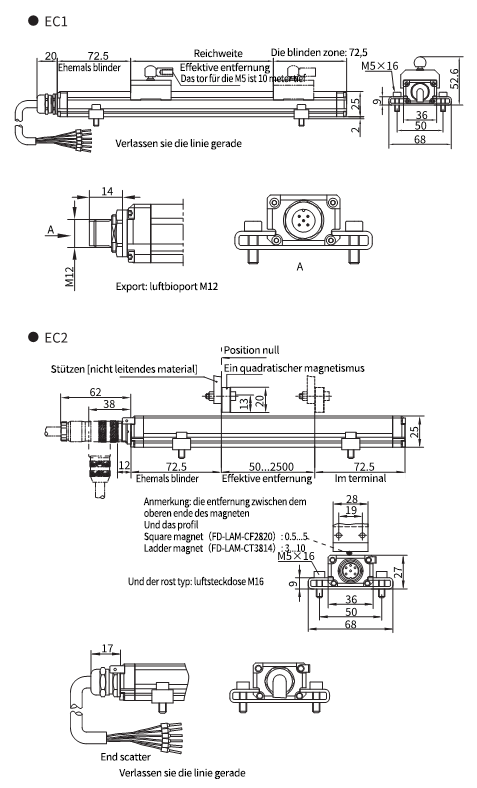

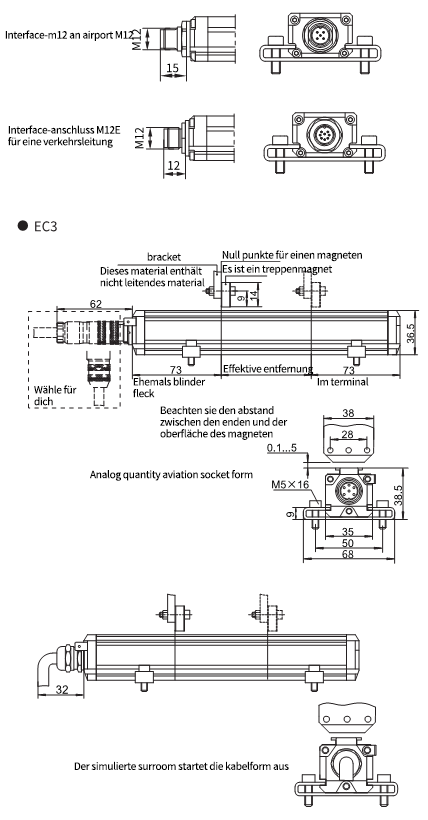

Außenabmessungen

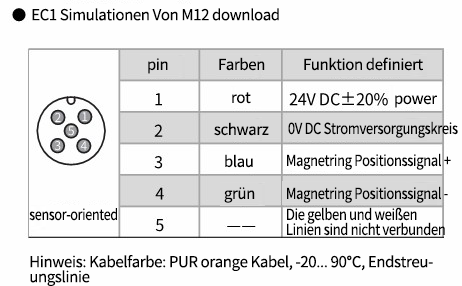

Schaltplan
