FD-LDT6.P200

FD-LDT6.P200

FD-LDT6.P200 Extrem kleine, zoomen rangieren sind sensoren, die extrem genau messen und größe haben..
Modellbeispiel：FD-LDT6.P200PS2.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Entfernung abgesucht (zentrum) beträgt 200mm

Größe, kleine flecken

Hohe erkennungsgenauigkeit und hohe empfindlichkeit

Sie hat sowohl eine schalter - als auch eine simulierte doppelausgabe

Die verschiedenen diagnosemethoden sind für weit mehr anwendungen einsetzbar

Die oberste regelung hat eine große ausgabe-helle und mehr info

Die klare, helle weiße röhre zeigt ein ödes feld

Akustische signale mittels akustischer signale mittels akustischer signale

Aluminium ist extrem haltbar

Eckwerte
Erkennungsabstand (Mittellage)200mm（Messobjekt: weißer Pape）
Messbereich±80mm
Wiederholbarkeit200μm
Linearität±0.3%F.S
Temperaturcharakteristik0.03%F.S./℃
LichtquelleRoter Halbleiterlaser Klasse 2,Max Ausgang:
1mW, Lichtstrahlwellenlänge: 655nm
StrahldurchmesserÜber Φ200μm
Reaktionszeit1.5ms/5ms/10ms Switchable
Elektrische parameter
Stromversorgung 12…24V DC±10%，Pulsation P-P10%
StromverbrauchUnter 40mA (24V DC)
Unter 60mA（24V DC）
Steuerausgang PNP transistor mit offenem
Kollektor
• Maximaler Quellstrom：50mA
• externe Spannung: unter 30V DC (Steuerausgang
zwischen - +V）
• Restspannung：unter 1.5V（Der Abflussstrom
beträgt 50mA）
• Leckage：unter 0.1mA
NPN transistor mit offenem
Kollektor
• Maximaler Zulaufstrom：50mA
• Druckspannung：unter 30VDC(Steuerausgang
zwischen -0V）
• Restspannung：unter 1.5V (Der Abflussstrom
beträgt 50mA
• Leckage：unter 0.1mA
Output AktionON in light/ON in non-light, can be switched
KurzschlussschutzAusgestattet (automatische
Wiederherstellungsart)
Analoge：spannungsausgangAusgangsbereich：0...5V；alarm：5.2V；
Ausgangswiderstand：100Ω
Analoge：aktuelle ausgabeAusgangsbereich：4...20mA；alarm：0mA；
Ausgangswiderstand：300Ω oder weniger
Externer EingangNPN Keine Kontakteingabe，Effektiv：0...1.2V DC;
Eingangswiderstand：Unter 10KΩ
Mechanische parameter
KabelMit 0.15mm² 5-Kern Verbundkabel 2m
MaterialKarosserie: Aluminiumguss, vordere
Abdeckplatte: Allyl
GewichtÜber 35g (ohne Kabel) ,über 85g mit Kabel)
Anwendbare SpezifikationEMC konformität
Umgebungsbedingungen
Umgebungstemperatur﹣10…+40℃（Achten Sie darauf, Kondensation
und Vereisung zu vermeiden）
Speichern：﹣20…+60℃
Umgebungsthumidität35%...85%RH
Umgebungsbeleuchtung verwendenGlühlampe: Flächenbeleuchtung bis 3000lux
BetriebshöheUnter 2000m
Schutzklasse IP67（IEC）
Kontaminationsgrad2

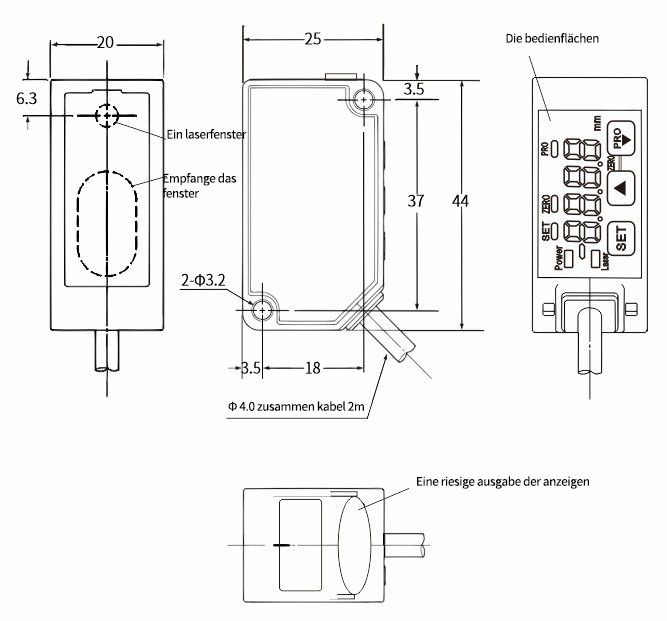

Außenabmessungen

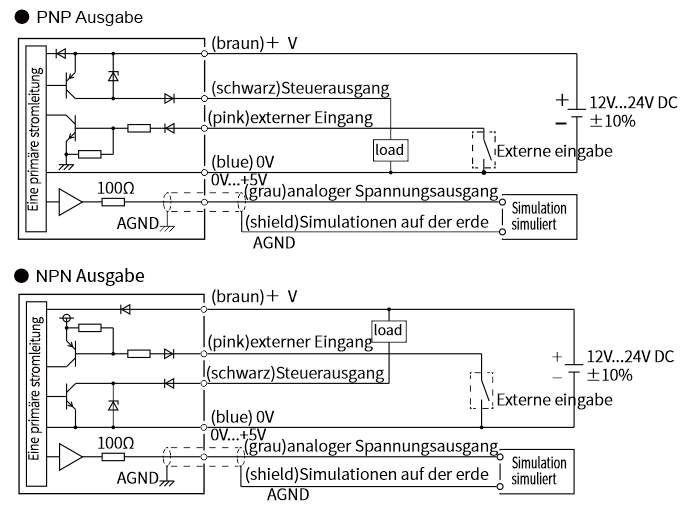

Schaltplan
