FD−L200T

FD−L200T

Der laser-entfernungsmesser FD-L200T wurde entwickelt, um den abstand von festen oder beweglichen objekten zu messen.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Die oberfläche von natürlichen objekten kann bis zu 100m sein, und der reflektor kann bis zu 450m sein

Weiße oberflächengenauigkeit bis ±2mm, natürliche oberfläche ±3mm

RS232/analoger 4...20mA/schaltausgang

Der arbeitsspannungsbereich ist groß, der von 12V auf 30V geändert werden kann

Spezielle schutzabdeckung, kann sich an raue arbeitsumgebung anpassen

Der sichere sichtbare Laserstrahl der klasse II dient zur einfachen ausrichtung des prüfobjekts

Robustes, kompaktes gehäuse, einfach zu installieren, schutzart IP67

Eckwerte
Messbereich0.05…100m，Der Reflektor kann 450m erreichen
Messgenauigkeit±2mm（weiße Oberfläche，+15℃...+30℃）
±3mm（natürliche Oberfläche，+15℃...+30℃）
±5mm（-10℃...+50℃）
Entschließung0.1mm
Wiederholbarkeit±0.7mm
MesslaserWellenlänge 650nm(rot) ，Abstrahlwinkel：
0.16 x 0.6 mrad，P≤1mW
LaserklasseClass 2 , Nach IEC / EN 60825 -1：2014 standard
Laserwinkelfehler＜1°
Elektrische parameter
Stromversorgung 12…30VDC，0.15A/0.2A
Kommunikationsschnittstelle 1RS232 Maximale Baudrate：115200
Kommunikationsschnittstelle 2Programmierbarer analogausgang（4…20mA）
Kommunikationsschnittstelle 3Programmierbarer digitaler Eingang/Ausgang
DigitaleingangHohes niveau : 9VDC＜UDI1＜30VDC ;
Untere Ebene : DI1＜2VDC
EMCIEC/EN 61000-6-4 / 61000-6-3；
IEC/EN 61000-6-2 / 61000-6-1
Mechanische parameter
Verbinder12-core verbinder
Sensorgröße280×154×170mm（L×W×H）
Gewicht4Kg
Umgebungsbedingungen
Betriebstemperatur ﹣10…+60℃（Verwenden Sie Wasserkühlung,
wenn die Temperatur 50 ℃übersteigt）
Lagertemperatur﹣20…+70℃
Stoßfestigkeit10g/6ms，DINISO 9022-3-31-01-1
Schutzklasse IP67，AL
Durchschnittliche Lebensdauer50000H，Betriebstemperatur +25 °C
KühlparameterLuftkühlung und Luftspülung;
Wasserkühlung und Luftspülung
Druck5...15PSI；durchflussrate：28...140L/min
Wassermessgerät5...10PSI；durchflussrate：0.2...03L/min

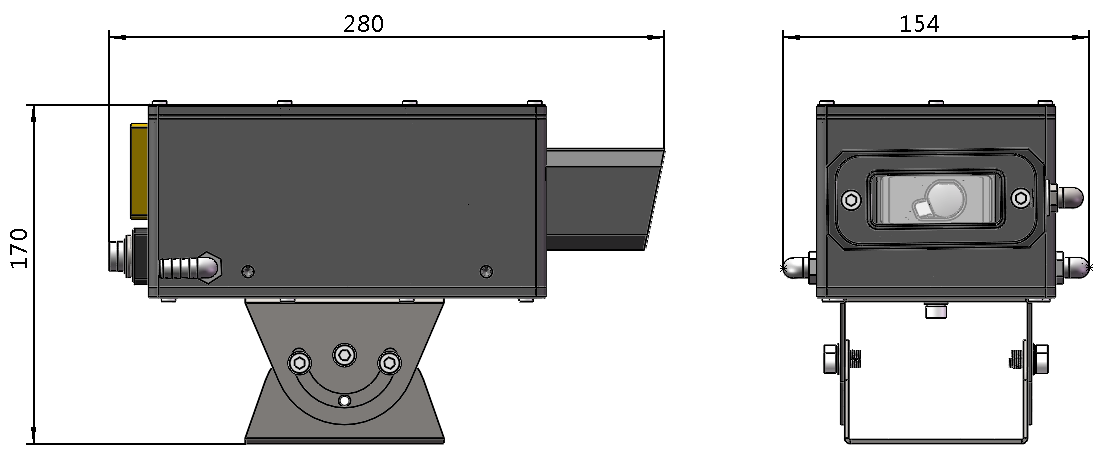

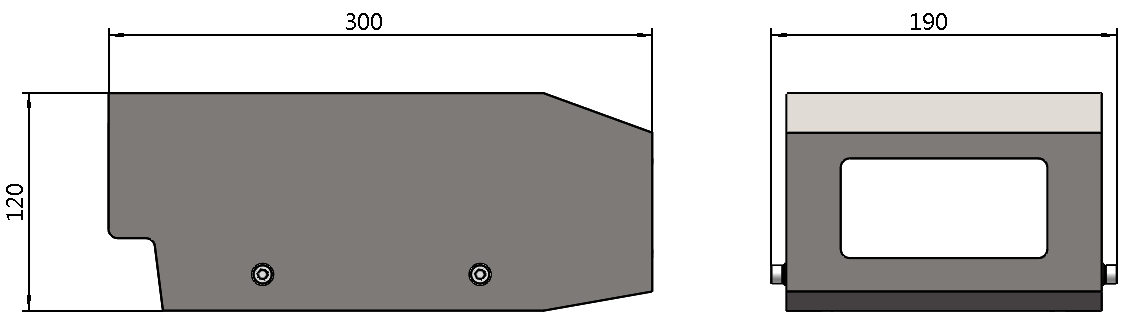

Außenabmessungen





Einheit : mm

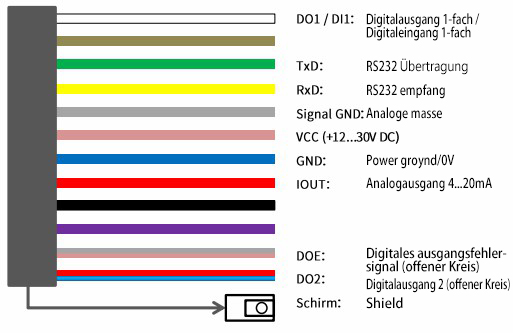

Schaltplan
