FD−L200T

FD−L200T

Der laser-entfernungsmesser FD-L200T wurde entwickelt, um den abstand von festen oder beweglichen objekten zu messen.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Die oberfläche von natürlichen objekten kann bis zu 100m sein, und der reflektor kann bis zu 450m sein

Weiße oberflächengenauigkeit bis ±2mm, natürliche oberfläche ±3mm

SSI ausgangssignal

Der arbeitsspannungsbereich ist groß, der von 12V auf 30V geändert werden kann

Spezielle schutzabdeckung, kann sich an raue arbeitsumgebung anpassen

Der sichere sichtbare laserstrahl der klasse II dient zur einfachen ausrichtung des prüfobjekts

Robustes, kompaktes Gehäuse, einfach zu installieren, schutzart IP67

Eckwerte
Messbereich0.05…100m，Der Reflektor kann 450m erreichen
Messgenauigkeit±2mm（weiße Oberfläche，+15℃...+30℃）
±3mm（natürliche Oberfläche，+15℃...+30℃）
±5mm（-10℃...+50℃）
Entschließung0.1mm
Wiederholbarkeit±0.7mm
Messzeit20ms weiße Oberfläche（50HZ)
MesslaserWellenlänge 650nm(rot) ，Abstrahlwinkel：
0.16 x 0.6 mrad，P≤1mW
LaserklasseClass 2 , Nach DINEN 60825 -1 : 2007 (EC825-1)
standard
Laserwinkelfehler＜1°
Elektrische parameter
Stromversorgung 12…30VDC
Leistungsaufnahme: <0.4W im Standby-Modus
und 3.6W im Messmodus (24V)
Kommunikationsschnittstelle 1SSI Kommunikation, binärer oder grauer Code,
MSB bevorzugt (konfigurierbar)
Ausbreitungsrate: 83KHZ... 1MHz, abhängig von
Kabellänge Signaleingang zum
Signalausgang Differenzsignal (RS422), 25bit
(24-Bit datenbit +1 Bit Fehlerbit) ,
500V elektrisch isolierter Signaleingang
Kommunikationsschnittstelle 2RS232 Maximale Baudrate：115200
Kommunikationsschnittstelle 3RS422-Schnittstellen können nicht gleichzeitig
mit SSI-Schnittstellen verwendet werden
Maximale antriebslast：≥ 100 Ω
DigitaleingangHohes niveau : 9VDC＜UDI1＜30VDC ;
Untere Ebene : DI1＜2VDC
EMCEN 61000-6-2，EN55011
Mechanische parameter
Verbinder15-core verbinder
Sensorgröße357×255×78mm（L×W×H）
Gewicht1.9Kg
Umgebungsbedingungen
Betriebstemperatur ﹣10…+80℃（Verwenden Sie Wasserkühlung,
wenn die Temperatur 50 ℃übersteigt）
Lagertemperatur﹣20…+70℃
Stoßfestigkeit10g/6ms，DINISO 9022-3-31-01-1
Schutzklasse IP67，AL
Durchschnittliche Lebensdauer30000H，Betriebstemperatur +25 °C
KühlparameterLuftkühlung und Luftspülung;
Wasserkühlung und Luftspülung
Druck5...15PSI；durchflussrate：28...140L/min
Wassermessgerät5...10PSI；durchflussrate：0.2...03L/min

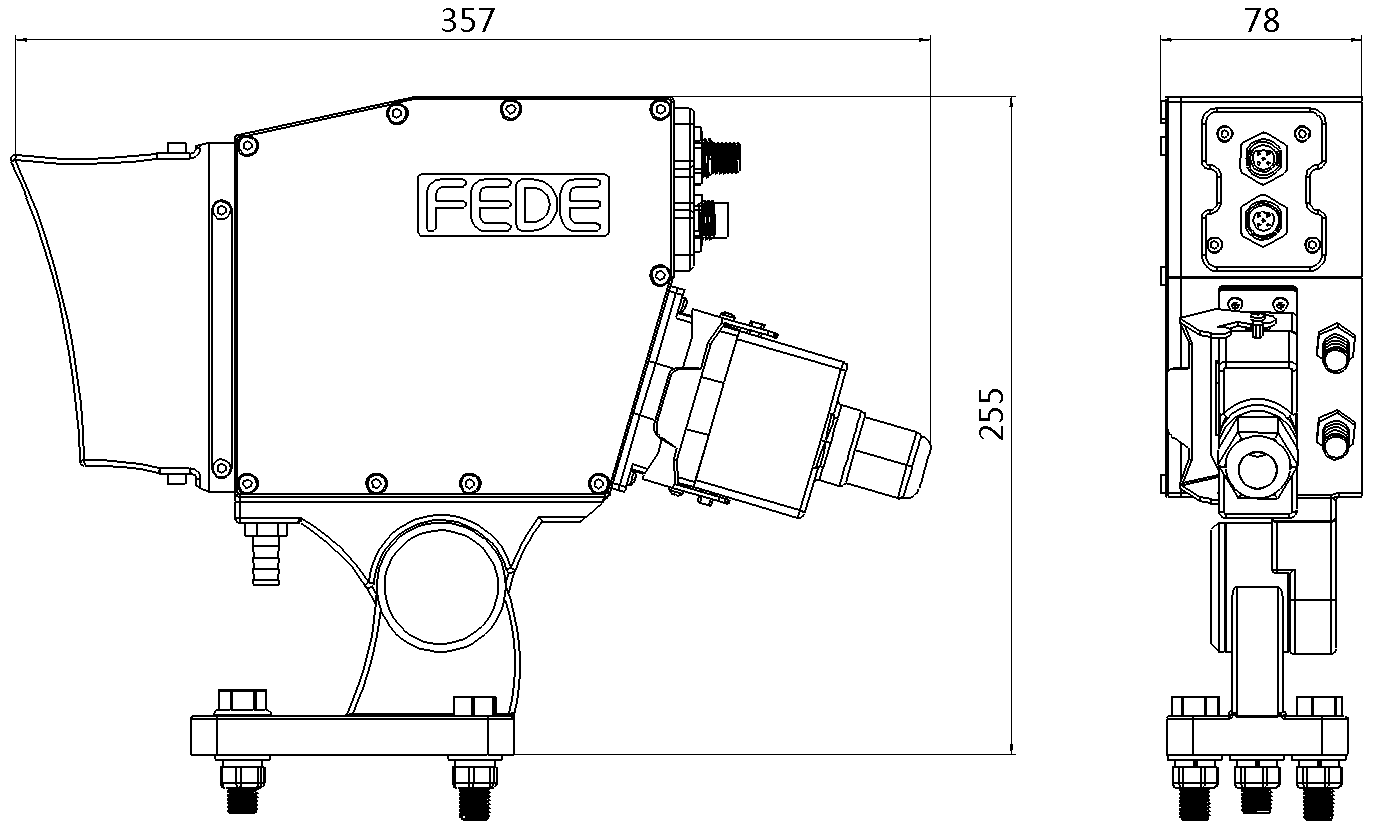

Außenabmessungen





Einheit : mm

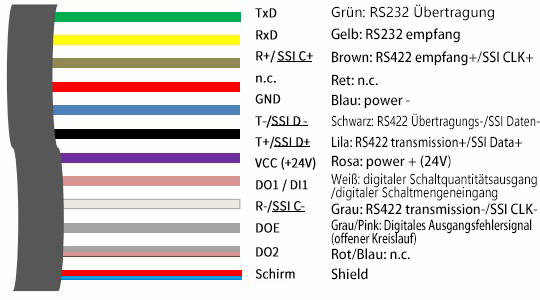

Schaltplan
