FD-L1C25

FD-L1C25

Der Laser-entfernungssensor FD-L1C25 ist ein optischer entfernungssensor, der für die entfernungsmessung von festen oder bewegten objekten geeignet ist.
Modellbeispiel：FD-L1C25-T1AM12.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Messbereich bis 25m

Verwendung des roten Laserstrahls der Klasse 1 ist sicher für menschliche augen

Versorgungsspannung 18V...30V

Push-Pull schalter ausgang und analog ausgang können konfiguriert werden

Verschiedene messmodi können je nach anforderung eingestellt werden

Mit transientem schutz, Polaritätsumkehrschutz und ausgangskurzschlussschutz

Eckwerte
Messbereich0.1…25m
Messgenauigkeit≤±25mm
Auflösungsverhältnis1mm
Temperaturdrift≤±2mm/K
Messmodus und AnsprechzeitSchnellmodus: 15ms ; Standardmodus : 50ms ;
Präzisionsmodus : 200ms ;
Hochpräzisionsmodus : 1000ms
Personalisierungsmodus : 3.4…1020ms;
Auslöser unterdrücken: 17…1020ms
LaserlevelKlasse 1
MesslaserWellenlänge658nm(rotes sichtbares Licht)
Pulsdauer6ns
Maximale Ausgangsleistung (Peak)391mW
FlareEtwa 1mm× 7mm in einer Entfernung von 4m
Elektrische parameter
Stromversorgung 18…30VDC
Restwelligkeit≤15% of UB
Strom im offenen Stromkreis≤150mA
Signalspannung hoch/niedrig≥（UB-2V）/≤2V
SchaltausgangPush-Pull Ausgang, Push-Pull Schalter Ausgang
kann nicht parallelisiert werden
AnalogausgangSpannung：1…10V/0…10V，RL≥2KΩ
Strom(Werkseinstellung)4…20mA，RL≤500Ω
SchutzstromTransientenschutz, Polaritätsumkehrschutz,
Kurzschlussschutz für alle Ausgänge
Mechanische parameter
SchalenmaterialKunststoffe
Optische AbdeckungGlas
VerbindungstypM12 Anschluss，Drehbar um 90°
Anschlusskabel，2000mm： 133g
GewichtM12 Anschluss：70g；
Anschlusskabel , 2000mm , Conductor section 5
×0.14mm²；
Anschlusskabel , 200mm , Ladegerät M12
Umgebungsbedingungen
Betriebstemperatur ﹣40…+50℃
Lagertemperatur ﹣40…+70℃
VDE-schutzartⅢ
Schutzklasse IP67
StandardanwendungIEC 60947-5-2

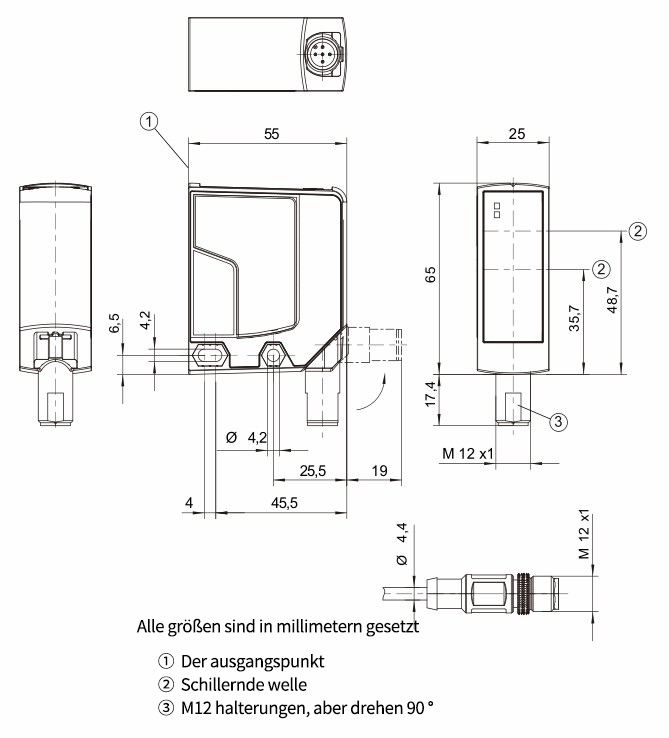

Außenabmessungen


Einheit : mm

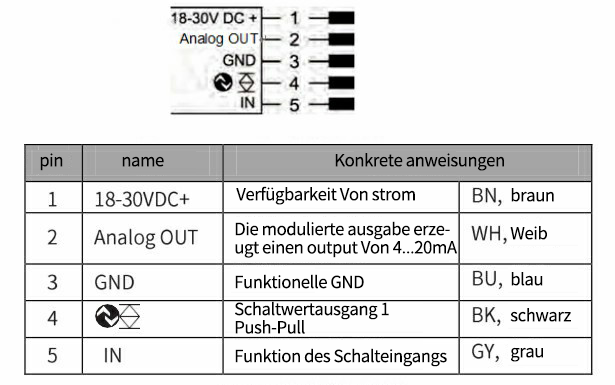

Schaltplan
