PQ08B

PQ08B

PQ08B photoelektrischer schalter wird in allgemeinen Industrien, wie verpackung, logistik, maschinenbau und anderen bereichen verwendet.
Modellbeispiel：PQ08B.11PS2Y.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hintergrundunterdrückung, spiegelreflexion, voller reflexionsbereich

Lange reichweite PQ08B.43, erfassungsabstand bis 100cm

Der verbesserte emissionsstrahl reagiert effektiv auf raue umgebungen wie nebel

Spektakulärer Reflexionstyp, blinder bereich kann so klein wie 1cm sein

DC netzteil oder AC/DC netzteil verfügbar

Der DC-betriebene steckverbinder kann für einfache Installation gedreht werden

Kabel oder stecker optional

Schutzart IP67

Eckwerte
Entfernung erkennenDurchgangsbalken：70m
Typ des Spiegelreflektors：0.01…12m
Hintergrundunterdrückung：Langstrecke 250…
1000mm / mittlere entfernung 150…500mm
/ kurze strecke 100…300mm
QuelleRed light LED
ReaktionszeitDC-typ: Durchgangsstrahl /Der spiegelreflex sein:
0.5ms max.
Hintergrundunterdrückung für große Reichweite:
3ms max. Hintergrundunterdrückung
mittlerer/kurzer Bereich: 2ms max.
AC/DC type：15ms max.
HystereseDC type：
Background suppression for long range: 15% max
Background suppression medium / short
range: 5% max
AC/DC type：
Background suppression for long range: 20% max
Background suppression medium / short
range: 5% max
EmpfindlichkeitsanpassungTwo-turn regulator
KontrollleuchteOutput indicator (orange LED) / Stability indicator
(green LED)
Elektrische parameter
StromversorgungDC-typ：10…30V DC±10%
AC/DC-typ：24..240VDC±10%，24…240VAC±
10%,50/60Hz
StromverbrauchDC-typ: 35mA max.
AC/DC-typ:【durch Balken: 3VA max.(klasse A)
/4VA max.(klasse B)；Spiegelreflexionstyp
/ Hintergrundunterdrü ckungstyp: 2VA
max.(klasse A) / 2.5VA max.(klasse B) 】
Digitaler AusgangDC-typ：PNP oder NPN open collector,≤100mA /
30VDC ( Restspannung1.8V max)
AC/DC-typ：
Relaisausgang DC30V 2A/AC 250V 3A max
NO/NC modelDC type：NO / NC optional
AC/DC type：NO
Mechanische parameter
MaterialShell：ABS（Glass und skin）
Frontplatte：PC(Typ der Spiegelreflexion nimmt
PMMA）
SchutzklasseIP67
Umgebungsbedingungen
Luftüberwachung und luftfeuchtigkeit﹣25…+55℃/35…85%RH（non-condensing）
Lagertemperatur/luftfeuchtigkeit﹣40…+70℃/35…95%RH
UmgebungsbeleuchtungSonnenschein≤10000lux，Glühlampe≤3000lux

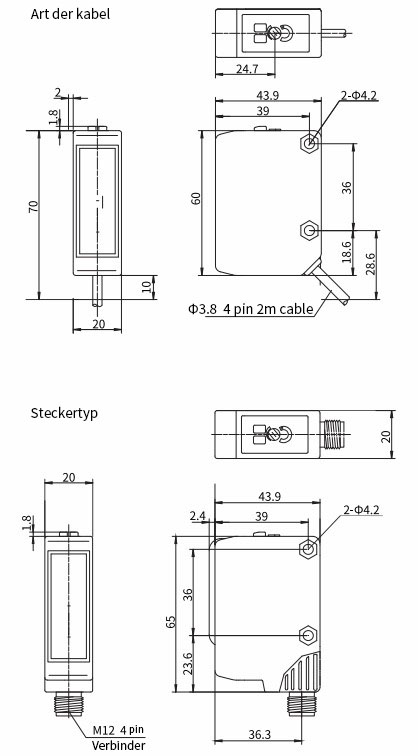

Außenabmessungen

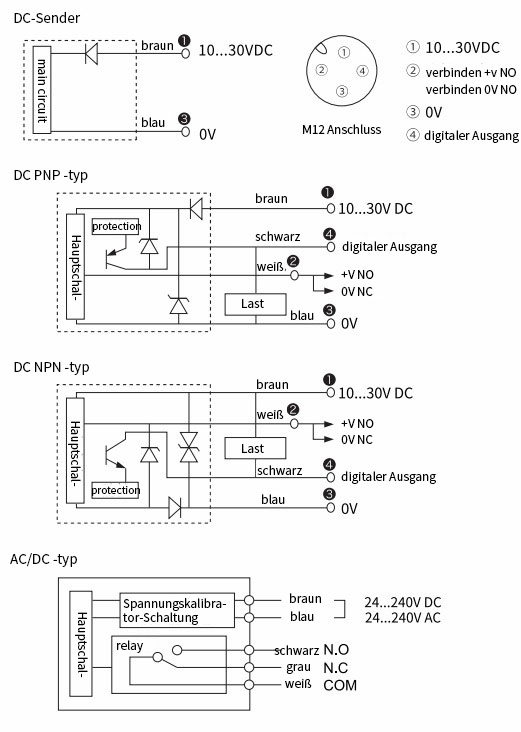

Schaltplan
