Titelseite > Produkte > Sensoren > Encoder > Anderer encoder > FD100.10A-F4090
Produkte
FD100.10A-F4090

FD100.10A-F4090

Der inkrementelle vollwellencoder FD100.10A-F4090 kann in den bereichen servomotoren, aufzüge verwendet werden, Industrieroboter und industrielle automatisierung steuern produktionslinien.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

40.5mm quadrat alle Metallstruktur, robust und langlebig

Optische erfassung, maximale drehzahl 12000 drehzahl

Integrierte konstruktion der wellenendabdeckung

Schutz IP67, temperaturbeständigkeit von 80 ℃

Kurzschlussschutz

Eckwerte
Quadratgröße40.5mm
Wellendurchmesser6mm
Maximum RPM12000rpm
maximale Achslast——
Anlaufmoment＜2Ncm
Rotationsträgheit＜40gcm2
Elektrische parameter
Stromversorgung10…30VDC / 5VDC
SchnittstellePush Pull/Wire drive ausgang
Maximale ansprechfrequenz450KHZ
Maximaler verbrauchsstrom＜90mA
Maximale anstiegszeit200ns（Linientreiber）
1μs（Sonstige Leistung）
Anzahl der Impulse50,60,100,200,300,360,400,500,600,800,1000
1024,1200,1500,1800,2000,2048,2500
Elektrische anschlüsseKable
Mechanische parameter
Flanschtyp——
MaterialienVollmetall
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
Feuchtigkeit90% ohne Kondensation
SchutzklasseIP67

Außenabmessungen

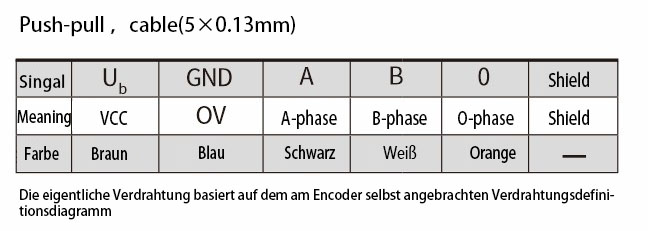

Schaltplan



Broschüren
Handbücher
CAD/CAE
Zertifikat
