FD100.20X-F40940

FD100.20X-F40940

Der absolutwert-vollwellencoder FD100.20X-F40940 kann in den bereichen servomotoren, aufzüge, Industrieroboter und produktionslinien der industriellen automatisierung eingesetzt werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

40.5mm quadrat alle metallstruktur, robust und langlebig

Absolut paralleler signalausgang

Maximale 12-Bit-auflösung pro Runde

Integriertes design der wellenendabdeckung und der zusätzlichen dichtungsvorrichtung, um Ölleckage effektiv zu verhindern

Schutz IP67, temperaturbeständigkeit von 80 ℃

Kurzschlussschutz

Eckwerte
Quadratgröße40.5mm
Wellendurchmesser6mm
Permissible speed6000rpm
maximale achslast——
Anlaufmoment＜1Ncm
Rotationsträgheit＜30gcm2
Elektrische parameter
Stromversorgung10…30VDC
SchnittstelleParalleler Push Pull Ausgang, axial im
uhrzeigersinn ansteigend
AusgabecodeGrauer Code
Arbeitsstrom＜50mA
Entschließung8bit（256），9bit（512），10bit（1024），
11bit（2048），12bit（4096）
GenauigkeitWiederholbarkeit ±2bit (tatsächliche Genauigkeit
bezieht sich auf Installationsgenauigkeit
und Wellenkonzentrizität)
Mechanische parameter
FlanschtypSpannflansch
MaterialienVollmetall
Umgebungsbedingungen
Betriebstemperatur﹣25…+80℃
Lagertemperatur﹣40…+80℃
Feuchtigkeit90% ohne kondensation
SchutzklasseIP67

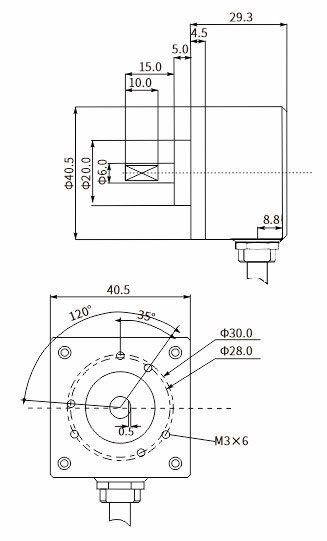

Außenabmessungen




Schaltplan



Broschüren
Handbücher
CAD/CAE
Zertifikat
