PA246

PA246

PA246 seitlich montierter einzelflansch-drucktransmitter wird verwendet, um manometer oder absoluten druck zu messen, hauptsächlich in rauen prozessindustrieumgebungen wie metallurgie, erdöl, chemie, guss, nichteisenmetalle und andere Industrien verwendet.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Die maximale reichweite kann 10MPa erreichen, mit besserer stabilität

Verwendung von hochpräzisen monokristallinen siliziumdrucksensoren

Seitliche einzelflansch Installation, H-struktur Flansch+erhöhte stirnflansch verbindung

Überlastschutz mit doppelter membran

Ausgangssignalstrom/kommunikation optional

Der displaykopf kann um 355 °gedreht werden

Beständigkeit gegen starke Stöße, Vibrationen und Korrosion

Eckwerte
DruckwertOptionaler Messdruck und Absolutdruck
BereichsbereichMessbereich 40KPa... 10MPa optional
(minimum 10KPa)
GenauigkeitsklasseSensor：± 0.065% upper range limit；
absolute pressure：±0.15% upper range limit
（Optional ± 0.1% upper range limit）
Whole machine: ±0.2% upper range
DämpfungszeitDamping time of electronic circuit components:
0... 100s adjustable（default 0）
Isolation diaphragm damping time：≤0.2s
Neustartzeit nach Stromausfall≤6s
Elektrische parameter
Stromversorgung4…20mA：10.5…55VDC
4…20mA+HART：16.5…55VDC
MODBUS/RTU/RS485：12…32VDC
Verbrauch＜500mW，24VDC，20.8mA
Ausgangssignal4…20mA ; 4…20mA+HART ; MODBUS/RTU/RS485
Isolationsbeständigkeit≥20MΩ，100VDC
EMC compatibilityIEC61000-4-2/3/4/5/6/8
Mechanische parameter
IsoliermembranenmaterialOptional stainless steel 316L, Hastelloy C-276,
tantalum diaphragm, PTFE lining,
gold-plated diaphragm
IsolierfüllflüssigkeitSilicone oil or inert filling liquid
Material für AnschlussdosenAL
ProzessanschlussThread/316L
DichtungsverfahrenO-ring, PTFE
GewichtAbout 4Kg（No installation bracket, process
connection accessories）
HalterungOptional attachments
Umgebungsbedingungen
Vibration＜0.1%upper range limit, GB/T1827.3/IEC612983-3
BetriebstemperaturOhne Anzeige: -40…85℃; Mit Display:-20…70℃
LagertemperaturOhne Anzeige: -40…110℃; Mit Display:-40…85℃
Umgebungsfeuchte5…100%RH
SchutzartIP67
ExplosionsschutzniveauExdIICT6

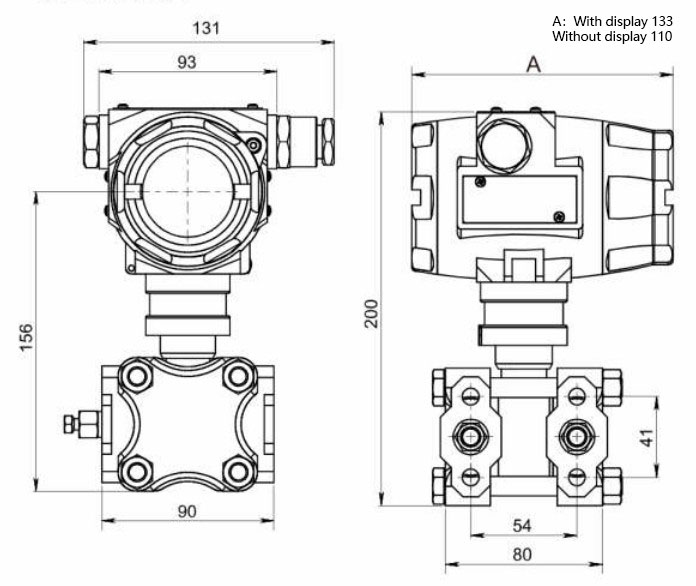

Außenabmessungen
