FD30M.20

FD30M.20

FD30M.20 radar-füllstandsmesser wird hauptsächlich in der chemischen Industrie, verhüttung, lebensmittelverarbeitung, abwasser und anderen industrien verwendet messung der füllstandshöhe verschiedener korrosiver flüssigkeiten (wie salzsäure,salpetersäure, schwefelsäure, laugenlauge usw.) in lagertanks.
Modellbeispiel:FD30M.20-301B.20010.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Messbereich 0...120m

Es wird hauptsächlich zur messung korrosiver flüssigkeiten verwendet

Kleine abstrahlwinkel von 3° und 8° können den raum von mischblatt und tankwand besser durchdringen

Im bereich von 10 m kann der minimale blindbereich 5 cm erreichen, und der kleine tank kann auch genaue messungen durchführen

Die genauigkeit kann ± 1mm erreichen

Gewinde- und flanschverbindungsarten sind optional

Optionaler flansch und linse integriert alle PTFE-materialien, mit stärkerem korrosionsschutz

Anti-kondensations-design, einzigartige antennenstruktur und spezieller anti-kondensationsalgorithmus

Es wird kaum von den veränderungen von wasserdampf, temperatur und druck in der atmosphäre beeinflusst

Hohes signal-rausch-verhältnis, bessere leistung kann auch bei schwankungen erzielt werden

Eckwerte
Messbereich0.08...10m,0.08...30m,0.3...60m,0.6...120m
Abstrahlwinkel 3°/8°
Genauigkeit ±1mm
Wiederholbarkeit ±1mm
Elektrische parameter
Stromversorgung 24VDC±10%
Frequenzbereich 80GHZ
Singaler ausgang 4…20mA
Kommunikationsschnittstelle HART vereinbarung (zwei draht / vier draht)/
MODBUS
Mechanische parameter
Prozessanbindung Gewinde, der flansch
Schalenmaterial AL、Edelstahl
Das antennenmaterial PTFE
Elektrische schnittstelle Zwei M20×1.5 oder zwei NPT½
Umgebungsbedingungen
Mediumstemperatur﹣40…200℃
Prozessdruck ﹣0.1…3.0MPa
Luftfeuchtigkeit in der umgebung ≤95%RH
Explosionsgeschützte sorte Exia II CT6
Schutzklasse IP67

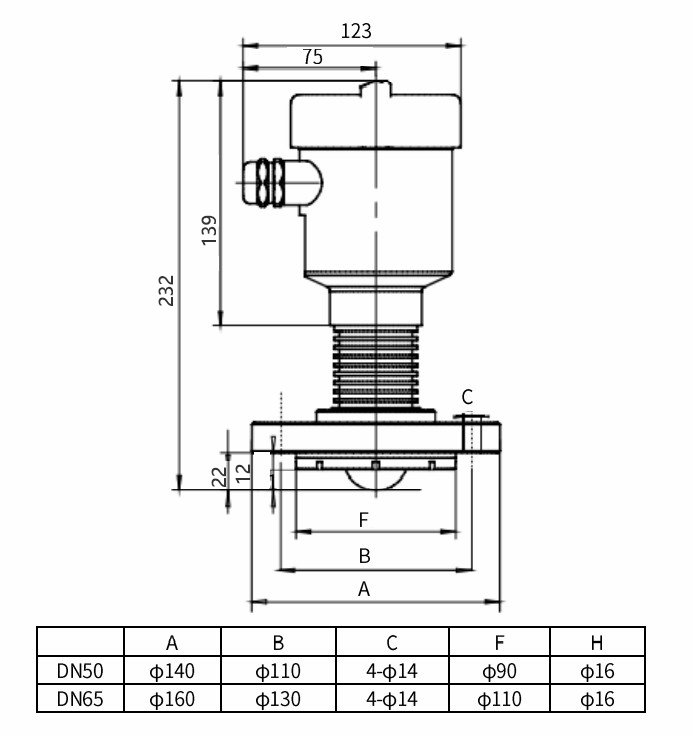

Außenabmessungen

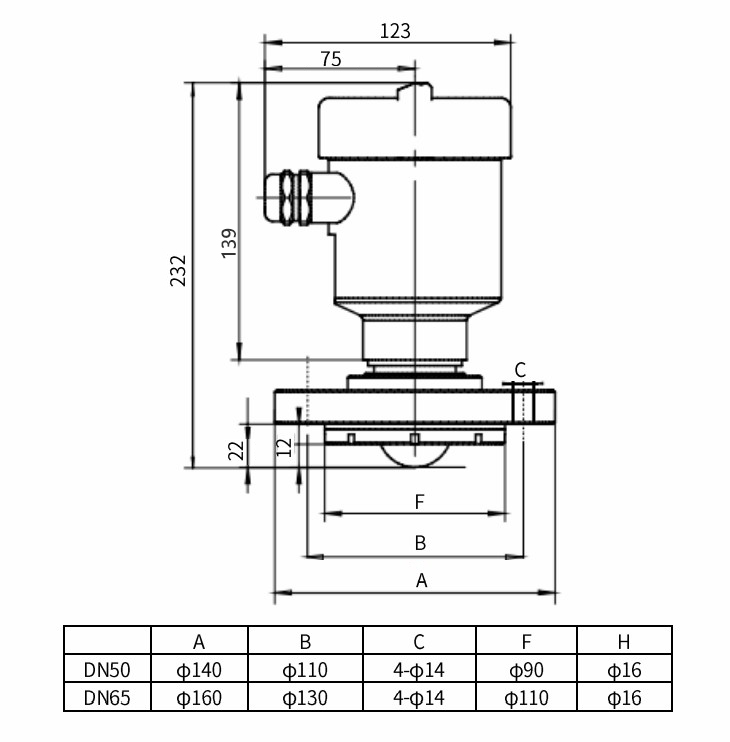

                       Korrosionsbeständige flanschstruktur bei raumtemperatur und -druck

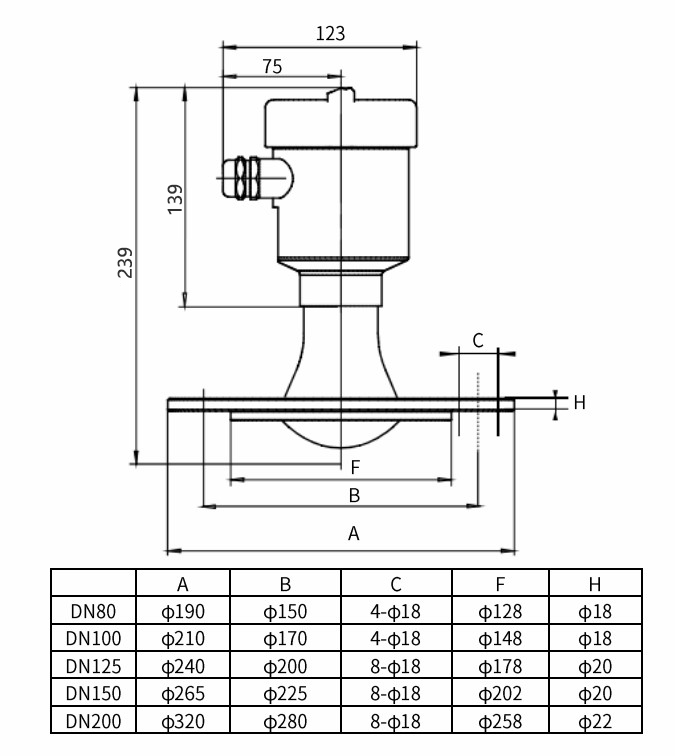

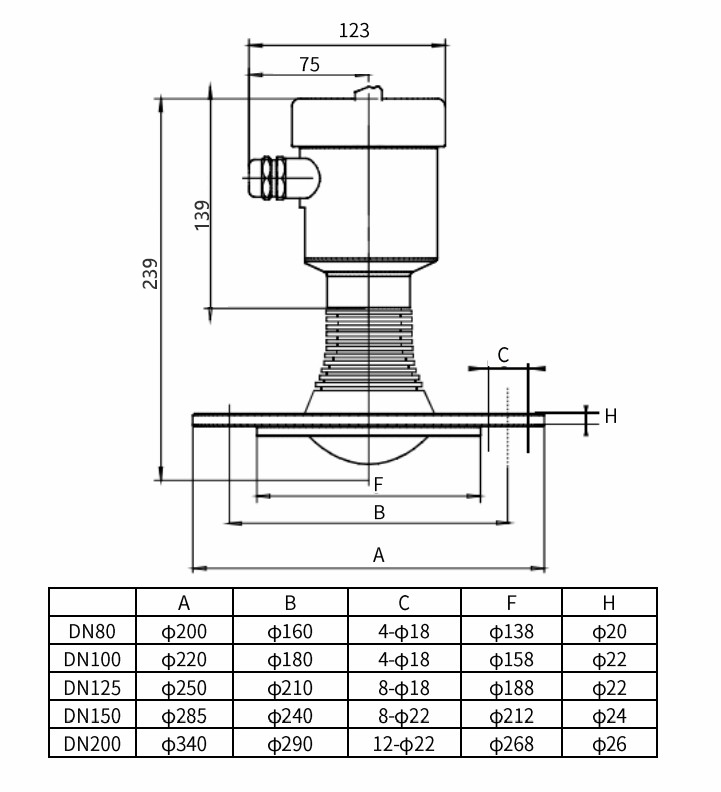

                       Korrosionsschutzflansch hochtemperatur- und hochdruckstruktur

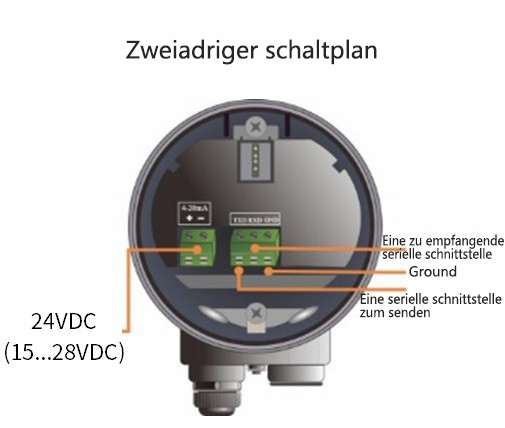

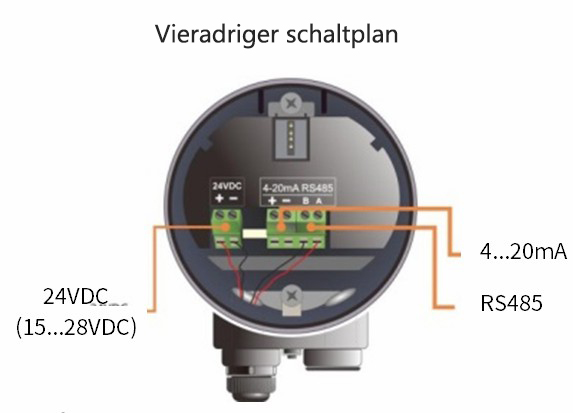

Schaltplan


两线制接线图~德.jpg  四线制接线图~德.jpg
