FD30.40

FD30.40 horn antenna level meter for solid particles and blocks mesure de la hauteur du niveau du matériau (par exemple, bunker source, bunker à charbon pulvérisé, niveau du coke, etc.).

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Antenne horn

Plage de mesure 0...30m

Il mesure tous les milieux solides et liquides ayant une constante diélectrique > 1.8

Raccord universel à bride

Mesure sans contact, sans usure, sans contamination

Précision ± 15 mm, résolution 1 mm

Alimentation en boucle à deux fils

4...20mA output or digital signal output

La pression de procédé est la pression atmosphérique

La température du procédé peut atteindre 250 °C

Pas affecté par le bruit, la vapeur, la poussière, le vide, etc

Il n'est pas affecté par les changements de densité du milieu, viscosité et température

Paramètres de base

Plage de mesure30m

Angle du faisceauΦ146: 20°；Φ196: 16°；Φ242: 14°；

Précision±15mm

Répétabilité±2mm

Taux de résolution1mm

Plage de fréquence6.8GHz

Paramètres électriques

Alimentation électrique 24VDC（±10%）

Production unique4…20mA / HART（24VDC deux fils/quatre fils）
4…20mA / HART accord（220VAC
quatre fils）

Paramètres mécaniques

Le matériel de l´antenneAcier inoxydable 316

Connexion au processusSemelle universelle

Interface électriqueDeux M20×1.5 ou deux NPT1/2

Conditions environnementales

Température moyenne﹣40…+250℃

Pression du processusPression ordinaire

Classe de protection IP67

Classe à l´épreuve des explosionsExia II CT6

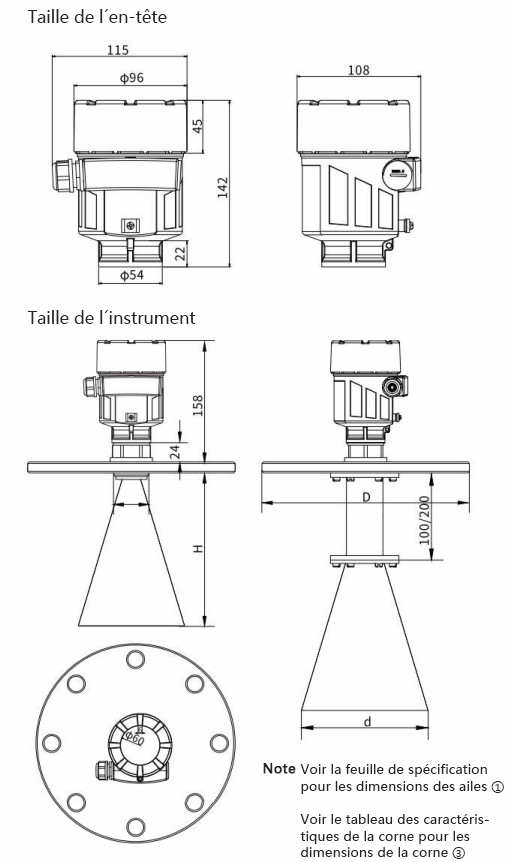

Dimensions globales


Schéma de câblage


Brochures

Manuels

CAD/CAE

Certificat
