FD100.10A-38X0

FD100.10A-38X0 encodeur d'arbre solide incrémental pour servomoteurs, ascenseurs,Robot industriel, ligne de production d'automatisation industrielle, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Petit encodeur, diamètre extérieur 38mm

Encodeur d'arbre solide incrémental

Dans des conditions normales, le nombre d'impulsions de sortie peut atteindre 3600

Le mode de sortie du signal est push - pull ou RS422

Avec plaque signalétique métallique,

Capable de supporter des charges de résistance plus élevées

Protection du court - circuit

Paramètres de base

Diamètre extérieur38mm

Diamètre de l'axe6mm

Vitesse de rotation maximale5000 r

Charge maximale par essieuAxial/radial：20N / 30N

Couple de démarrage＜1Ncm

Moment d'inertie＜3gcm2

Paramètres électriques

Puissance5…30VDC

Signal de sortie5…30VDC：push-pull

Courant de travailPush-pull：30mA

Résolution50，60，100，200，300，360，400，500
600，800，1000，1024，1200，1500，1800，
2000，2048，2500

Fréquence de sortieMax 100KHz

Interface électriqueConnexion par câble：5×0.08mm²，0.5m

Paramètres mécaniques

Types de bridesSpannflansche

MatériauxLa coquille：AL；La jante：AL；
Shaft: Acier inoxydable

PoidsAbout 160g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

Suppression des surtensionsIEC 68-2-27；110m/s² 3ms

Conditions environnementales

Température de fonctionnement﹣10…+70℃

Température de stockage﹣25…+85℃

Classe de protection IP50

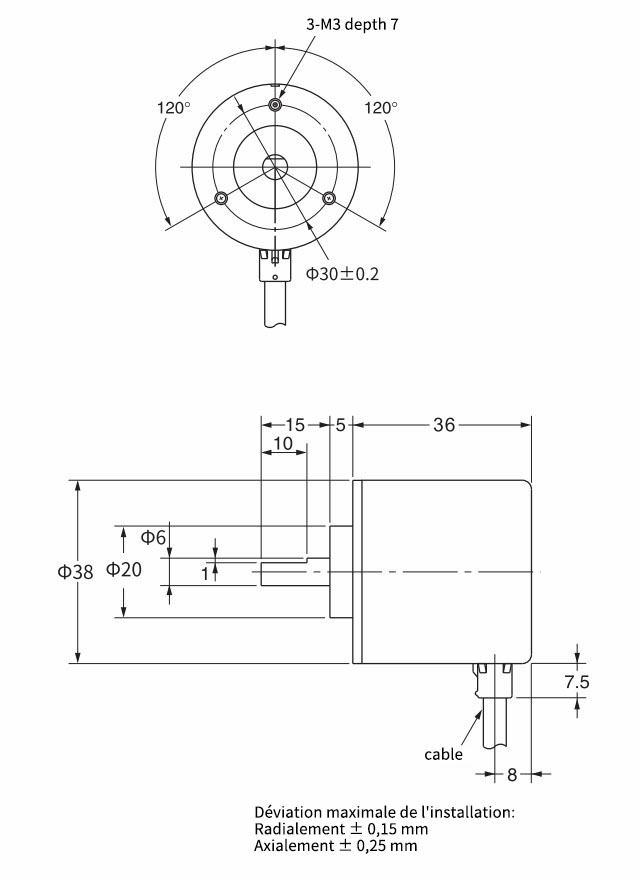

Dimensions globales
