FD100.10A-40X0

FD100.10A-40X0 l'encodeur incrémental à arbre plein peut être utilisé dans le champ de moteur servo, le champ d’ascenseur, Champ industriel de robots, automatisation industrielle commande de lignes de production, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Encodeur compact et économique, diamètre seulement 40mm

Encodeur d'arbre solide incrémental

Dans des conditions normales, le nombre d'impulsions de sortie peut atteindre 3600

Le mode de sortie du signal est push - pull

Avec plaque signalétique métallique,can bear higher strength load

Short circuit protection

Paramètres de base

Diamètre extérieur40mm

Diamètre de l'axe6mm

Vitesse de rotation maximale6000 r

Charge maximale par essieuAxial/radial：20N / 30N

Couple de démarrage＜0.5Ncm

Moment d'inertie＜1gcm2

Paramètres électriques

Puissance5…30VDC

Signal de sortie5…30VDC：push-pull

Courant de travailPush-pull：30mA

Résolution10，20，30，40，50，60，100，200，360，
400，500，600，800，1000，1024，1200，
1500，1800，2000，2048，2500

Fréquence de sortieMax 100KHz

Interface électriqueConnexion par câble：5×0.08mm²，0.5m

Paramètres mécaniques

Types de bridesSpannflansche

MatériauxLa coquille：AL；La jante：AL；
Shaft: Acier inoxydable

PoidsAbout 100g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

Suppression des surtensionsIEC 68-2-27；200m/s² 3ms

Conditions environnementales

Température de fonctionnement﹣10…+70℃

Température de stockage﹣25…+85℃

Classe de protection IP54

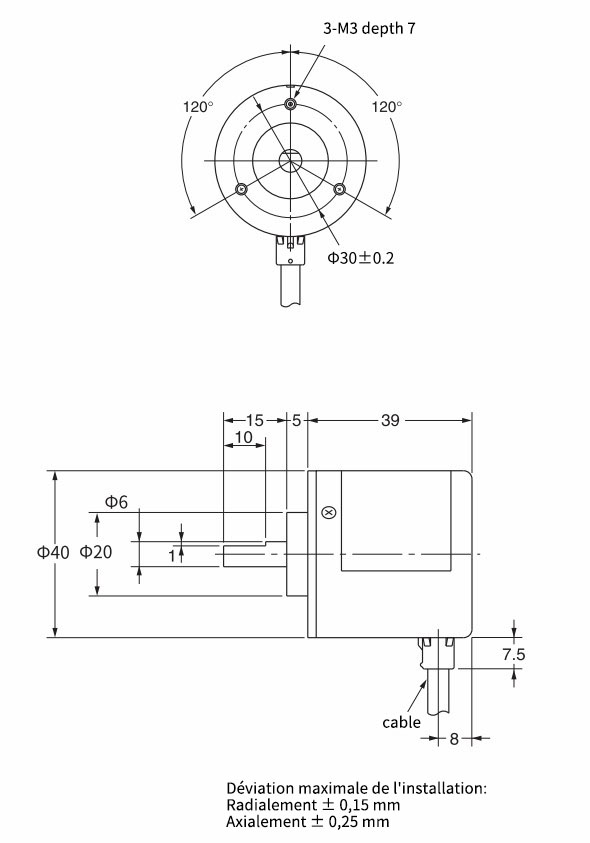

Dimensions globales

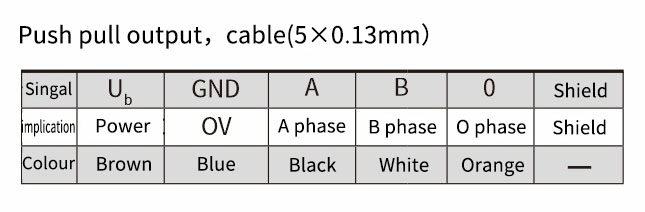

Schéma de câblage

FD100.10A-40X0接线图-法 .jpg
