FD100.10A-48X1

FD100.10A-48X1 l'encodeur d'arbre creux incrémental peut être utilisé pour servomoteurs, ascenseurs, robots industriels, Ligne de production de contrôle automatique industriel, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Encodeur compact et économique, diamètre seulement 48mm

Encodeur d'arbre creux incrémental

Jusqu'à 2500 impulsions de sortie

Le mode de sortie du signal est la sortie RS422

Avec plaque signalétique métallique,can bear higher strength load

Short circuit protection

Paramètres de base

Diamètre extérieur48mm

Diamètre de l'axe8mm

Vitesse de rotation maximale6000 r

Charge maximale par essieu——

Couple de démarrage＜1Ncm

Moment d'inertie＜5gcm²

Paramètres électriques

Puissance5VDC

Signal de sortieRS422

Courant de travailRS422：20mA

Résolution1000，1024，2000，2048， 2500

Fréquence de sortieMax 100KHz

Interface électriqueConnexion par câble：14×0.08mm²

Paramètres mécaniques

Types de brides——

MatériauxLa coquille：PBTB；Axe: acier inoxydable

PoidsAbout 280g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

Suppression des surtensionsIEC 68-2-27；200m/s² 3ms

Conditions environnementales

Température de fonctionnement﹣20…+80℃

Température de stockage﹣25…+85℃

Classe de protection IP54

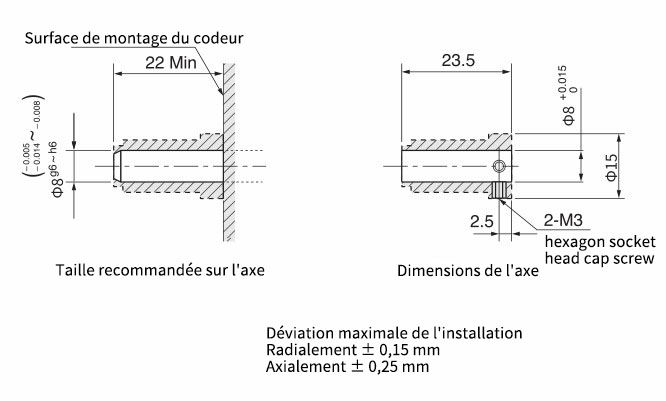

Dimensions globales

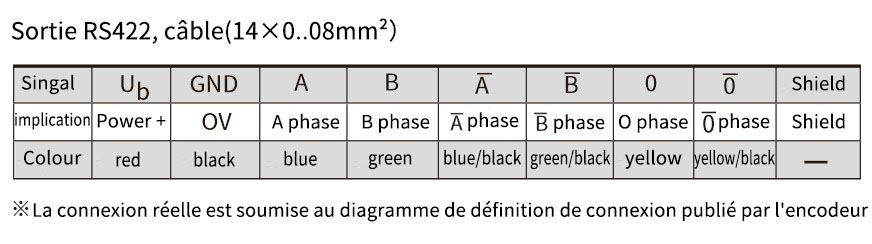

Schéma de câblage
