FD100.10A-58X1

FD100.10A-58X1 l'encodeur d'arbre creux incrémental peut être utilisé pour servomoteurs, ascenseurs, robots industriels, Ligne de production de contrôle automatique industriel, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Encodeur économique de spécification générale, diamètre extérieur 58mm

Encodeur d'arbre creux incrémental

Jusqu'à 1500 impulsions de sortie

Les modes de sortie du signal peuvent être Push - pull et RS422

Avec plaque signalétique métallique,capable de supporter des charges de résistance plus élevées

Protection du court - circuit

Paramètres de base

Diamètre extérieur58mm

Diamètre de l'axe10mm，12mm，15mm

Vitesse de rotation maximale6000 r

Charge maximale par essieu——

Couple de démarrage＜2Ncm

Moment d'inertie＜40gcm²

Paramètres électriques

Puissance5…30VDC；5VDC

Signal de sortie5…30VDC：push-pull；5VDC：RS422

Courant de travailPush-pull：30mA；RS422：20mA

Résolution100，125，250，360， 500，512，600，1000，
1024，1500

Fréquence de sortieMax 100KHz

Interface électriqueConnexion par câble：8×0.08mm²，0.5m

Paramètres mécaniques

Types de brides——

MatériauxLa coquille: AL; La jante: AL; Axe: acier inoxydable

PoidsAbout 300g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

Suppression des surtensionsIEC 68-2-27；200m/s² 3ms

Conditions environnementales

Température de fonctionnement﹣10…+70℃

Température de stockage﹣25…+85℃

Classe de protection IP54

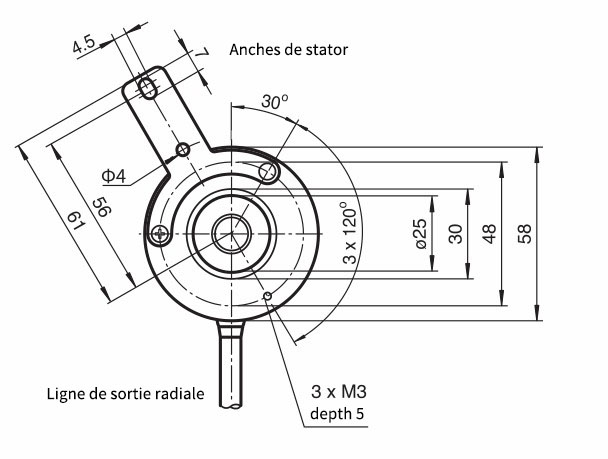

Dimensions globales

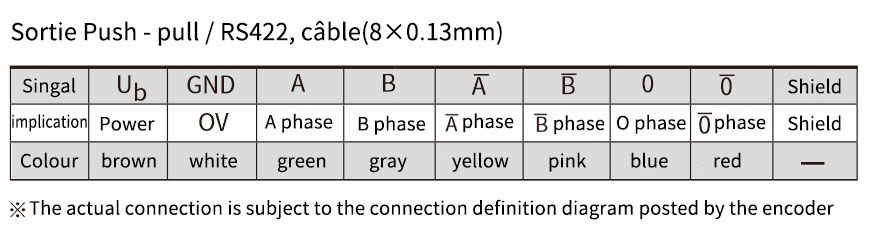

Schéma de câblage
