FD100.10A-87X1

FD100.10A-87X1 encodeur d'arbre creux incrémental pour servomoteurs, ascenseurs,Robot industriel, ligne de production d'automatisation industrielle, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Encodeur économique de spécification générale, diamètre extérieur 87mm

Encodeur d'arbre creux incrémental

Jusqu'à 2500 impulsions de sortie

Les modes de sortie du signal peuvent être push - pull et RS422

Avec plaque signalétique métallique,capable de supporter des charges de résistance plus élevées

Protection du court - circuit

Paramètres de base

Diamètre extérieur87mm

Diamètre de l'axe16mm，20mm，25mm，30mm，38mm，45mm

Vitesse de rotation maximale3500 r

Charge maximale par essieu——

Couple de démarrage＜6Ncm

Moment d'inertie＜50gcm²

Paramètres électriques

Puissance5…30VDC；5VDC

Signal de sortie5…30VDC：push-pull；5VDC：RS422

Courant de travailPush-pull：30mA；RS422：20mA

Résolution100，360，500，512， 600，1000，1024，
2048，2500

Fréquence de sortieMax 100KHz

Interface électriqueConnexion par câble：8×0.08mm²，1m

Paramètres mécaniques

Types de brides——

MatériauxLa coquille: AL; La jante: AL; Axe: acier inoxydable

PoidsAbout 860g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

Suppression des surtensionsIEC 68-2-27；200m/s² 3ms

Conditions environnementales

Température de fonctionnement﹣20…+70℃

Température de stockage﹣25…+85℃

Classe de protection IP65

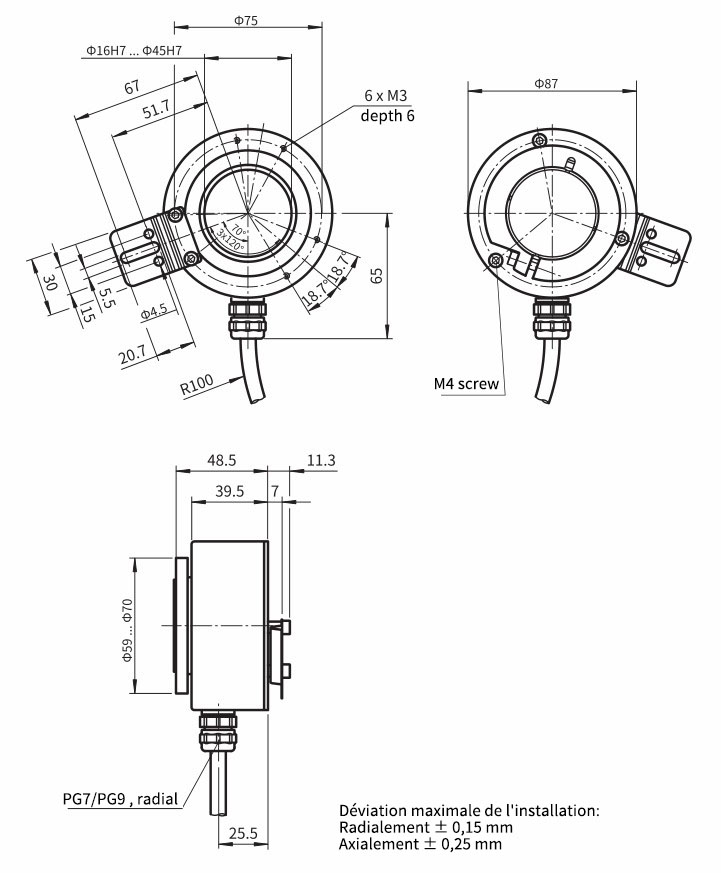

Dimensions globales

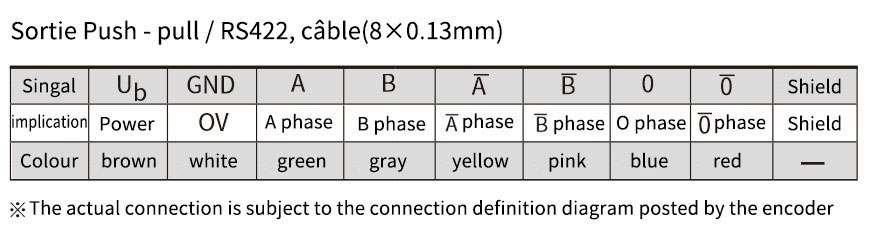

Schéma de câblage

FD100.10A-87X1接线图~法 .jpg
