FD100.10A-40X2

FD100.10A-40X2 l'encodeur incrémental à mi-air peut être utilisé dans le servo-moteur.Ascenseur, robot industriel, automatisation industrielle, chaîne de production, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Petit encodeur halfshaft, diamètre extérieur seulement 40mm

Le nombre d'impulsions de sortie peut atteindre 2048

Le mode de sortie du signal peut être la sortie RS422 et la sortie NPN

Avec plaque signalétique métallique,can bear higher strength load

Short circuit protection

Paramètres de base

Diamètre extérieur40mm

Diamètre de l'axe8mm

Vitesse de rotation maximale6000 r

Charge maximale par essieu——

Couple de démarrage＜0.2Ncm

Moment d'inertie＜4gcm²

Paramètres électriques

Puissance10…30VDC；5VDC

Signal de sortie10…30VDC：push-pull/NPN；5VDC：RS422

Courant de travailNPN：30mA；RS422：20mA

Résolution300，360，500，600， 800，1000，1024，
1200，1500，2000，2048

Fréquence de sortieMax 100KHz

Interface électriqueConnexion par câble：8×0.08mm²，0.5m

Paramètres mécaniques

Types de brides——

MatériauxLa coquille: AL; La jante: AL;Axe: acier inoxydable

PoidsAbout 180g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

Suppression des surtensionsIEC 68-2-27；200m/s² 3ms

Conditions environnementales

Température de fonctionnement﹣10…+70℃

Température de stockage﹣25…+85℃

Classe de protection IP54

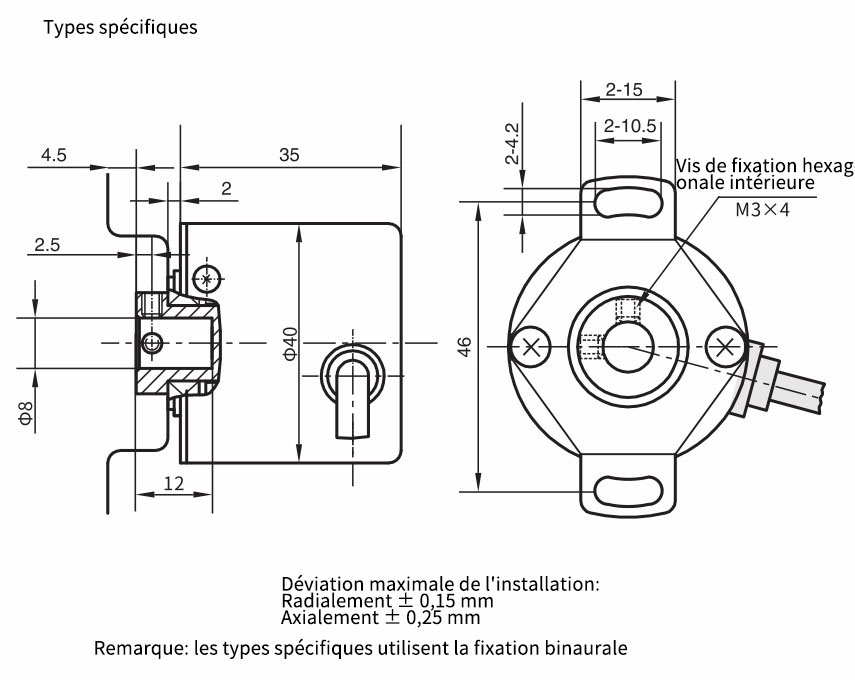

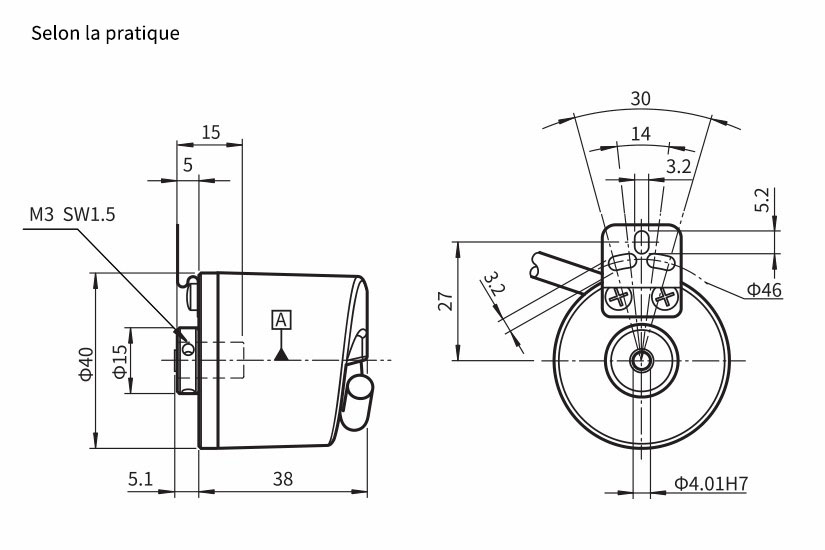

Dimensions globales

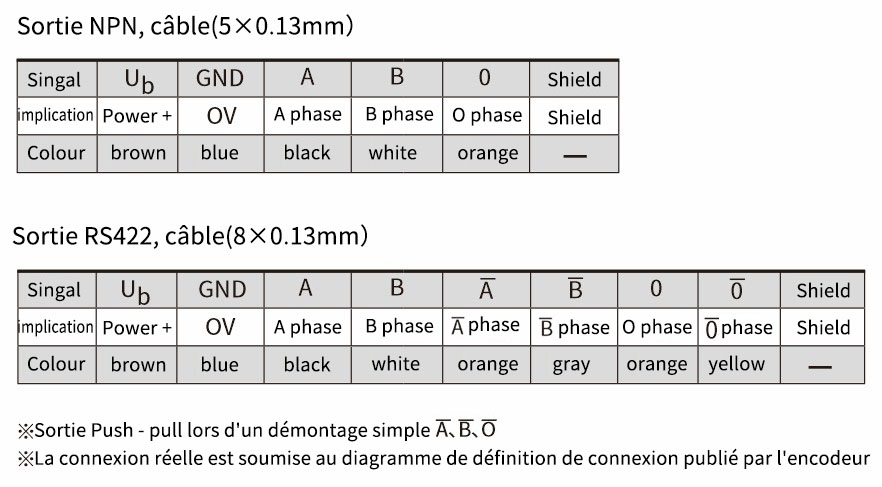

Schéma de câblage
