Série Φ04 - type de compression

Série Φ04 - type de compression

Le commutateur de proximité résistant à la tension de la série Φ 04 est utilisé dans des scènes spéciales dans des espaces étroits avec une distance minimale de détection de 0,6mm.
Type d'échantillon : PR00.R6-Φ04P10S2-D.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

Aspect cylindrique lisse avec un diamètre de Φ4

Fil DC3, boîtier en acier inoxydable

La distance d'induction est de 0.6 mm, installation encastrée /non encastrée

Avec une lumière de signal visible à 360°

Fonction de protection du court-circuit, l'alimentation est connectée à la protection inverse

La sortie du signal est PNP ou NPN

Configuration Flexible, sortie par câble

Jusqu’à un million de tests de vie

Tous les composants et circuits sont testés dans des environnements électromagnétiques difficiles et complexes

Paramètres de base
Type de produitStandard
Détecter la distanceChasse d’eau 0.6mm
Méthode d’installationChasse d’eau / Non affleurant（En option）
Mode de commutationNO / NC（optional）
Précision répétée≤5%
Plage de dérive de température≤10%
Le SignalVoyant LED jaune
Respect des normesIEC60947-5-2，UL508
Paramètres électriques
Alimentation électrique10…30V DC
Sortie de SignalPNP，NPN
Chute de tension≤2.0V
Courant de sortie≤200mA
Courant à vide≤30mA
Courant résiduel≤100μA
Fréquence de commutation10000Hz
Protection électriqueProtection de court-circuit, protection
d’alimentation d’énergie
Paramètres mécaniques
Plaque de calibre Standard4.5×4.5mm²
Shell/ matériau de surface d’essaiAcier inoxydable / PA12
Type de connexionCâble 2m
Poids (connecteur/câble)5g / 32g
Conditions environnementales
Plage de pression200bar
Température de fonctionnement﹣25…+70℃
Température de stockage﹣40…+75℃
Humidité de fonctionnement＜98%RH（À 25℃）
Classe de ProtectionIP69

Dimensions globales

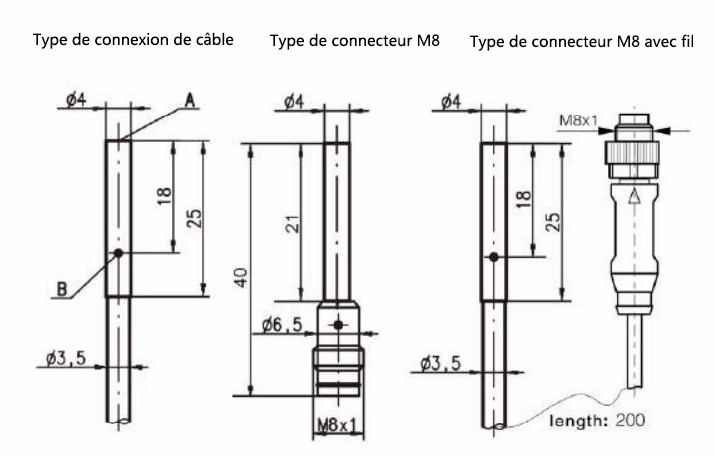

                                         Standard

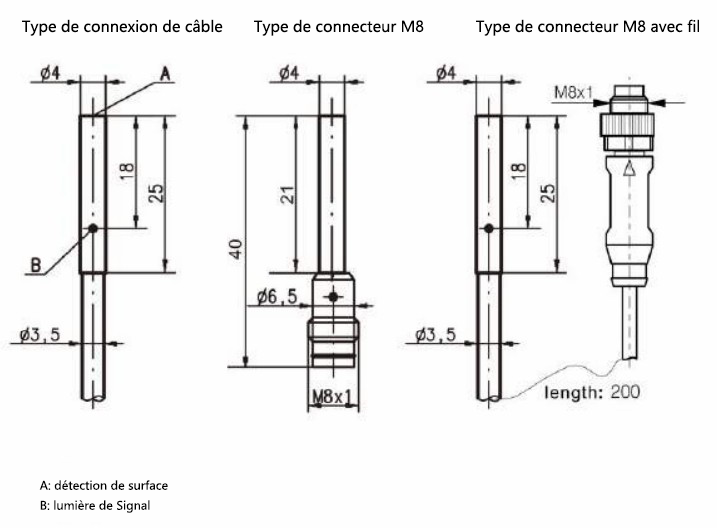

                                         Économie






Schéma de câblage

DC3线接线图 ~法.png
