Série Φ06 - capacitif

Série Φ06 - capacitif

Les interrupteurs de proximité capacitifs de la série Φ06 sont généralement utilisés pour détecter des objets non métalliques dans des situations où la distance minimale de détection est de 1 mm.
Type d'échantillon 1: PR10.01-Φ06P10S2-YF.*
Type d'échantillon 2: PR11.02-Φ06N10S2-YF.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Fonction & Caractéristiques

Aspect cylindrique lisse avec un diamètre de Φ6.5

Fil DC3, boîtier en acier inoxydable

Distance d'induction 1…2mm, montage affleurant /non affleurant

Avec une lumière de signal visible à 360°

Fonction de protection du court-circuit, l'alimentation est connectée à la protection inverse

La sortie du signal est PNP ou NPN

Sortie Flexible de la configuration, du câble ou du connecteur

Jusqu’à un million de tests de vie

Tous les composants et circuits sont testés dans des environnements électromagnétiques difficiles et complexes

Paramètres de base
Type de produitStandard/économie(En option)
Détecter la distanceAffleurement 1mm;Non blindé 2mm
Méthode d’installationFlush / unshielded(optional)
Mode de commutationNO / NC(optional)
Précision répétée≤5%
Plage de dérive de température≤10%
Le SignalVoyant LED jaune
Respect des normesIEC60947-5-2,UL508
Paramètres électriques
Alimentation électrique10…30V DC
Sortie de SignalPNP,NPN
Gamme de tension10…30V
Chute de tension≤2.0V
Courant de sortie≤200mA
Courant à vide≤30mA
Courant résiduel≤100μA
Fréquence de commutation100Hz
Protection électriqueProtection de court-circuit, protection
d’alimentation d’énergie
Paramètres mécaniques
Plaque de calibre Standard6.5×6.5mm²
Shell/ matériau de surface d’essaiLaiton chromé / PBTP
Type de connexionCâble 2m/connecteur
Poids (connecteur/câble)5g / 60g
Conditions environnementales
Température de fonctionnement﹣25…+70℃
Température de stockage﹣40…+75℃
Humidité de fonctionnement<98%RH(À 25℃)
Classe de ProtectionIP67

Dimensions globales


                                         Affleurement



                                         Non blindé

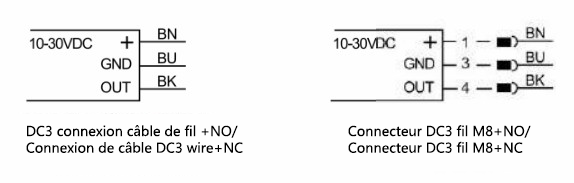

Schéma de câblage


DC3线接线图 ~法.png
