Série M08 - type analogique

Le commutateur de proximité analogique de la série M08 est très polyvalent. Il est utilisé pour mesurer les changements de distance.
Type d'échantillon 1: PR00.01-M08H13S2-YE.*
Type d'échantillon 2: PR01.02-M08H14S2-YE.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Fil de diamètre M08 aspect cylindrique

Coque en acier inoxydable

Détection de distance 0…4mm, montage affleurant/non affleurant

Avec un indicateur de sortie de signal visible à 360 °

Fonction de protection du court-circuit, protection de la connexion inverse

La sortie du signal est 0…10VDC ou 4…20mA

Sortie Flexible de la configuration, du câble ou du connecteur

Jusqu’à 1 million de tests de détection de vie

Tous les composants et circuits ont été testés dans un environnement rude et dans un environnement électromagnétique complexe

Paramètres de base

Type de produitStandard / économie（En option）

Détecter la distanceStandard：Affleurement 0…4mm
économie：Affleurement 0.1…1.5mm , Non blindé
0.1…2.5mm

Méthode d’installationAffleurement / Non blindé（En option）

Mode de commutationAnalogique

Précision répétée≤5%

Plage de dérive de température≤10%

Le SignalVoyant LED jaune

Respect des normesIEC60947-5-2，UL508

Paramètres électriques

Alimentation électriqueDC10…30V

Sortie de Signal0…10VDC / 4…20mA

Gamme de tension15…30V

Chute de tension≤2.0V

Courant de sortie≤200mA

Courant à vide≤30mA

Courant résiduel≤100μA

Fréquence de commutation——

Protection électriqueProtection de court-circuit, protection
d’alimentation d’énergie

Paramètres mécaniques

Plaque de calibre Standard8×8mm²

Shell/ matériau de surface d’essaiAcier inoxydable / PA12/PBTP

Type de connexionCâble 2m / connecteur

Poids (connecteur/câble)12g / 70g

Conditions environnementales

Température de fonctionnement﹣25…+70℃

Température de stockage﹣40…+75℃

Humidité de fonctionnement＜98%RH（À 25℃）

Classe de ProtectionIP67

Dimensions globales

Affleurement


Non blindé

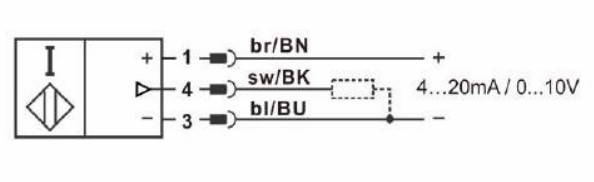

Schéma de câblage


Brochures

Manuels

CAD/CAE

Certificat

Capteurs de proximité CE.pdf pdf (1.5M)

Connecteurs

CB-8P3

Connecteur droit M8

3 broches

Interface de prise

CB-8P4

Connecteur droit M8

4 épingles

Interface de prise

CB-12P4

Connecteur droit M12

4 épingles

Interface de prise

CB-12P5

Connecteur droit M12

5 points de suture

Interface de prise

CB-12P4L

Connecteur M12 L

4 épingles

Interface de prise

CB-12P5L

Connecteur M12 L

5 points de suture

Interface de prise
