Série QA8 - câble DC3

Série QA8 - câble DC3

Série QA8 câble DC3 commutateur de proximité, Le produit est universel, utilisé dans la métallurgie, l'emballage, la menuiserie, la fabrication de machines, etc., la distance minimale d'induction est de 2mm.
Type d'échantillon：PR00.02-QA8P10S2-U.*
Type d'échantillon：PR00.02-QA8N10S2-UE.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

Taille globale extrêmement petite, la section d'induction QA8 est de 8×8

Boîtier en nickel plaqué cuivre

Induction distance flush 2…3mm

La sortie du signal est PNP ou NPN

Économisez l'espace d'installation, la sortie du câble et du connecteur en option

Fonction de protection du court-circuit, l'alimentation est connectée à la protection inverse

Jusqu’à un million de tests de vie

Tous les composants et circuits sont testés dans des environnements électromagnétiques difficiles et complexes

Paramètres de base
Type de produitStandard / Économie（En option）
Détecter la distanceStandard: Affleurement 2mm (Les coutumes),
3mm (Distant)
Economy: Affleurement 2mm (Les coutumes),
3mm (Distant)
Méthode d’installationAffleurement / Non blindé（En option）
Mode de commutationNO / NC（En option）
Précision répétée≤5%
Plage de dérive de température≤10%
Le SignalVoyant LED jaune
Respect des normesIEC60947-5-2，UL508
Paramètres électriques
Alimentation électrique10…30V DC
Sortie de SignalPNP , NPN
Chute de tension≤2.0V
Courant de sortie≤200mA
Courant à vide≤30mA
Courant résiduel≤100μA
Fréquence de commutationStandard：1000Hz , 5000Hz
Économie：1000Hz , 2000Hz
Protection électriqueProtection de court-circuit, protection
d’alimentation d’énergie
Paramètres mécaniques
Plaque de calibre Standard8×8mm²
Shell/ matériau de surface d’essaiAcier inoxydable / PBTP
Type de connexionCâble 2m / Connecteur
Poids (connecteur/câble)10g / 40g
Conditions environnementales
Température de fonctionnement﹣25…+75℃
Température de stockage﹣40…+85℃
Humidité de fonctionnement＜98%RH（À 25℃）
Classe de ProtectionIP67

Dimensions globales

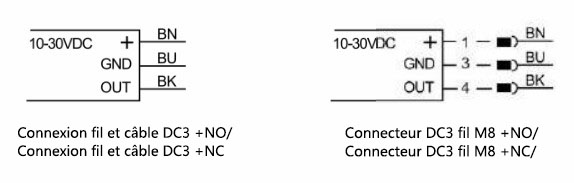

Schéma de câblage

DC3线接线图 ~法.jpg


Brochures
Manuels
CAD/CAE
Certificat
Connecteurs
CB-8P3

CB-8P3

Connecteur droit M8

3 broches

Interface de prise

CB-8P4

CB-8P4

Connecteur droit M8

4 épingles

Interface de prise
