PA235

Le transmetteur à membrane standard PA235 est principalement utilisé pour la mesure de la pression différentielle dans les environnements industriels durs tels que la métallurgie, le pétrole, les produits chimiques, le moulage, les métaux non ferreux et d'autres industries.
Type d'échantillon：PA235D-22S1A1.210EY.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Peut-on mesurer toutes sortes de gaz, de liquide ou de vapeur

La capacité maximale est de 40MPa, avec une meilleure stabilité

Adoptez un capteur de pression de silicium monocristallin de haute précision

Raccord à double bride

Protection contre la surcharge du double diaphragme

Signal de sortie /communication optionnelle

La tête d'affichage peut tourner à 355°

Résistance aux chocs, aux vibrations et à la corrosion

Paramètres de base

Données sur la pression Pression différentielle, pression entre repères
Pression absolue facultative

Portée Pression différentielle: portée maximale de
Mesure 6KPa…10MPa optionnel
Pression entre repères: Mesure 6KPa…40MPa optionnelle
Pression absolue: portée maximale de
Mesure 40KPa…10MPa en option

Classe de précision Pression différentielle :± 0,065% maximum
Intervalle (optionnel ± 0,05 % max. Portée)
Pression entre repères:±0,065% portée maximale
(optionnel ± 0,05 % max. Portée)
Pression absolue :± 0,10 % portée maximale

Temps d'amortissement Temps d'amortissement des composants du
circuit électronique: 0…100s réglable (par
défaut 0)
Amortissement du diaphragme d'isolation :≤ 0,2

Redémarrez après la panne ≤6s

Paramètres électriques

Alimentation électrique 4…20mA：10.5…55VDC
4…20mA+HART：16.5…55VDC
MODBUS / RTU / RS485：12…32VDC

Production 4…20mA
4…20mA+HART
MODBUS / RTU / RS485

Puissance ＜500mW，24VDC，20.8mA

Résistance d'isolation ≥20MΩ，100VDC

Paramètres mécaniques

Matériau du diaphragme d'isolation Acier inoxydable 316L ou hastelloy C-276

Isolation du fluide de remplissage Huile de Silicone ou fluide de remplissage inerte

Matériaux des boîtes de jonction AL

Connexion au processus Thread / 316L

Méthode d'étanchéité O-ring, teflon

Poids Environ 4Kg (pas de fixation, accessoires de
raccordement)

Conditions environnementales

Résistance aux vibrations ＜0.1% maximum range,GB/T1827.3 / IEC612983-3

Capacité EMC IEC61000-4-2 / 3 / 4 / 5 / 6 / 8

Température de fonctionnementSans affichage : ﹣40…+85℃
Avec affichage : ﹣20…+70℃

Température de stockage Sans affichage : ﹣40…+110℃
Avec affichage : ﹣40…85℃

Humidité ambiante 5…100%RH

Classe de protectionIP67

Classe à l'épreuve des explosifs Exd II CT6

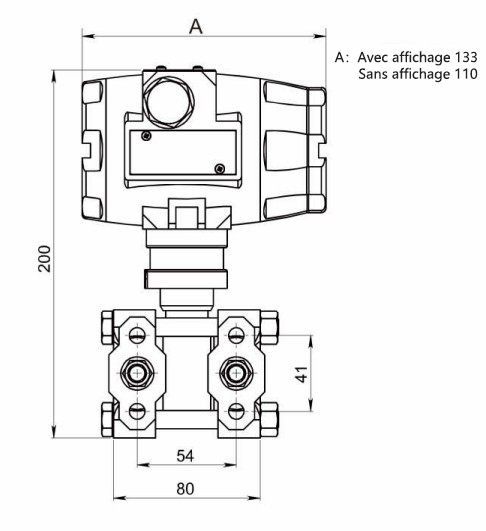

Dimensions globales
