TA1-C2001.X

TA1-C2001.X

TA1-C2001.X transmetteur de température circulaire à deux fils, utilisé pour la mesure de température des capteurs Pt100 ou Ni100, ou la conversion résistance linéaire la valeur de résistance change pour les signaux de courant analogique standard.

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

2 système de câbles, alimentation électrique et partage de signaux

Input RTD ou LIN.  signal r

Sortie 4…20mA

Précision élevée des mesures

Les dimensions sont conformes aux spécifications générales de la norme dIN B

Avec la fonction de détection des défauts du capteur

Paramètres de base
Zone d'entrée ﹣200…850℃（L'utilisateur à spécifier ）
Précision Plus de 0,1% de la fourchette
SNRMinimum 60dB
Entrée de la plage dynamique du Signal 19bit
Sortie plage dynamique du Signal 16bit
Temps de réponse 1s（personnalisable 0.3…10s)
Paramètres électriques
Alimentation électrique 8…35VDC
Puissance 25mW…0.8W
Chute de tension 8.0VDC
RTD input typePt100，Ni100
Résistance du câble 10Ω（Max）
Courant du capteur ＞0.2mA，＜0.4mA
Influence de la résistance du câble du capteur sur la précision (3 lignes) ＜0.002Ω/Ω
Détection des défauts Ont
Résistance linéaire minimale…Les plus 0…10000Ω
Production courante 4…20mA
Portée minimale du signal 16mA
Charge (@sortie courante) （Vsupply-8）/ 0.023Ω
Stabilité de la charge 0.01% F.S / 100Ω
Sortie de l'alarme 3.5…23mA
Courant supérieur/inférieur selon la norme NAMUR NE43 23mA/3.5mA
Temps de rotation 135ms
Paramètres mécaniques
Taille de la Structure Φ44×20.2mm
Poids (environ) 50g
Spécifications des fils 1×1.5mm（2 La bobine ）
Moment terminal de vis 0.4Nm
Spécification antivibratoire IEC 60068-2-6
Conditions environnementales
Température de fonctionnement ﹣40…+85℃
Température d'étalonnage 20…28℃
Humidité Relative ＜95%RH（Pas de condensation ）
Classe de Protection (logement /terminal) IP68 / IP00

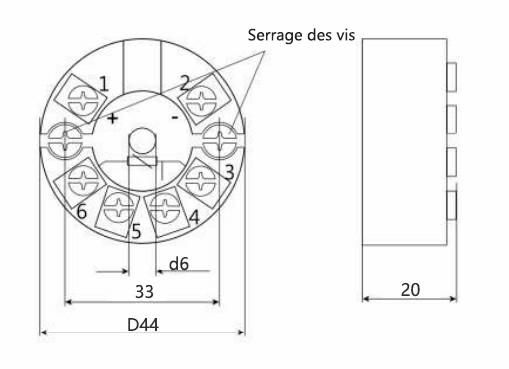

Dimensions globales



Schéma de câblage
