FD-EP20

FD-EP20

Le capteur de gravité à broche FD - EP est principalement utilisé dans les grues, les grues à tour, les ports, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

20 T de charge nominale

Sensibilité 1.0±0.1mV/V

Le niveau de précision est 0.5

Tension nominale d'excitation 9...30VDC

Courant de sortie nominal 4...20mA

Impédance d'entrée 750 ± 50 Ω

Impédance de sortie 702 ± 3 Ω

Résistance à l'isolation ≥  5000MΩ

Paramètres de base
Puissance nominale 20T
Classe de précision 0.5
Sensibilité 1.0±0.1mV/V
Erreur linéaire 0.5%F.S
Erreur d'hystérésis 0.5%F.S
Fluage (30 minutes) ±1%F.S
Effet zéro température ±0.05%F.S/10℃
Influence de la température sur la sensibilité ±0.1%F.S/10℃
Charge de sécurité 150%F.S
Charge de rupture 200%F.S
Paramètres électriques
Tension nominale d'excitation 9…30VDC
Rendement nominal courant 4…20mA
Impédance d'entrée 750±50Ω
Impédance de sortie 702±3Ω
Résistance d'isolation ≥5000MΩ
Paramètres mécaniques
Matériel Aciers alliés
Câble Φ6，La longueur peut être personnalisée
Conditions environnementales
Température de fonctionnement ﹣30…+70℃
Température de stockage ﹣40…+85℃
Classe de Protection IP67

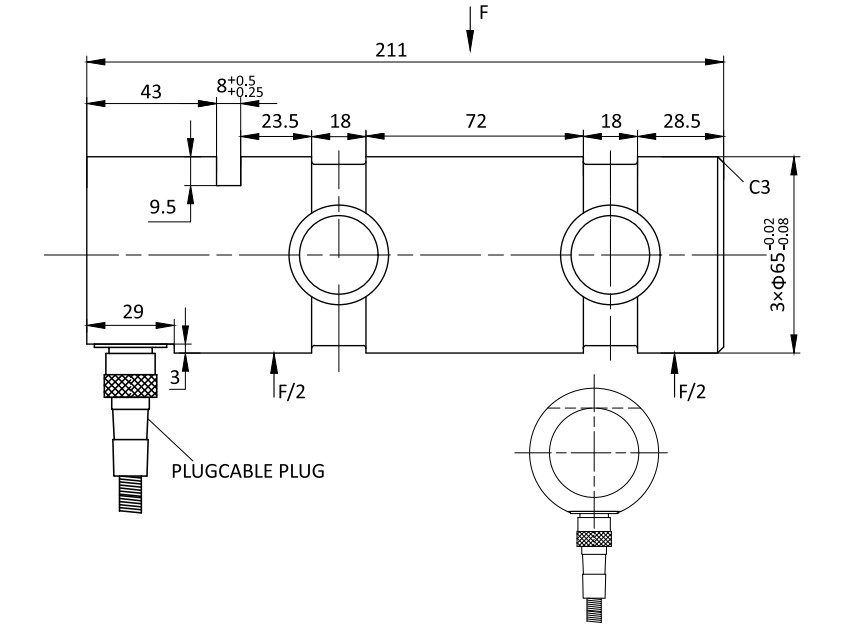

Dimensions globales

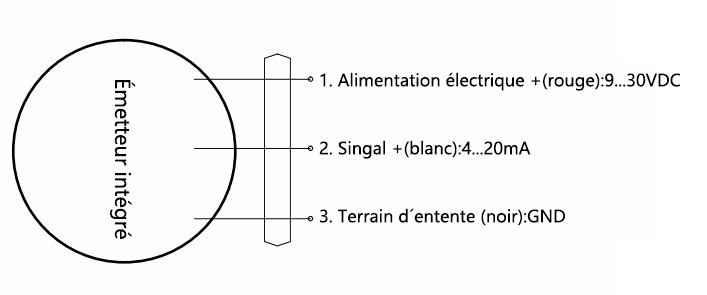

Schéma de câblage

FD-EP20接线图~法 .png
