FD-EHC5

Le capteur de gravité du faisceau de cantilever FD-EHC est principalement utilisé dans le système de contrôle de la charge, l'échelle de la plate - forme, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

La charge nominale est de 5T

Sensibilité 3.0003mV/V

Classe de précision C2/C3

Tension d'excitation nominale 5...12VDC

Tension maximale d'excitation 15VDC

Impédance d'entrée 400±20Ω

Impédance de sortie 352±3Ω

Résistance à l'isolation≥5000MΩ

Paramètres de base

Puissance nominale 5T

Classe de précision C2/C3

Sensibilité 3.0±0.003mV/V

Erreur linéaire ±0.03%F.S

Erreur d'hystérésis ±0.03%F.S

Fluage (30 minutes) ±0.02%F.S

Effet zéro température ±0.02%F.S/10℃

Influence de la température sur la sensibilité ±0.02%F.S/10℃

Charge de sécurité 150%F.S

Charge de rupture 200%F.S

Paramètres électriques

Tension nominale d'excitation 5…12VDC

Max. Tension d'excitation 15VDC

Impédance d'entrée 400±20Ω

Impédance de sortie 352±3Ω

Résistance d'isolation ≥5000MΩ

Paramètres mécaniques

Matériel Aciers alliés

Câble La longueur peut être personnalisée

Conditions environnementales

Température nominale ﹣10…+40℃

Température de fonctionnement ﹣30…+70℃

Classe de Protection IP68

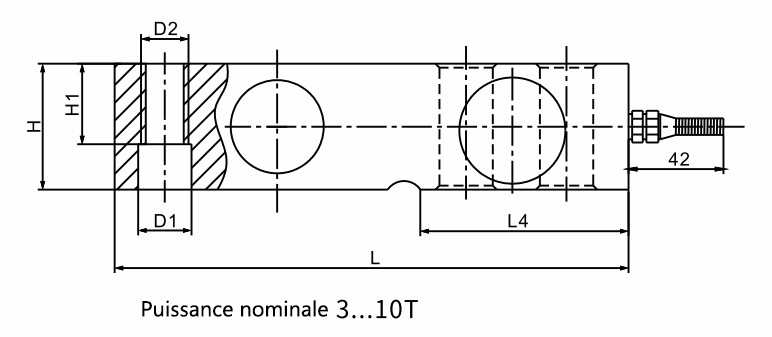

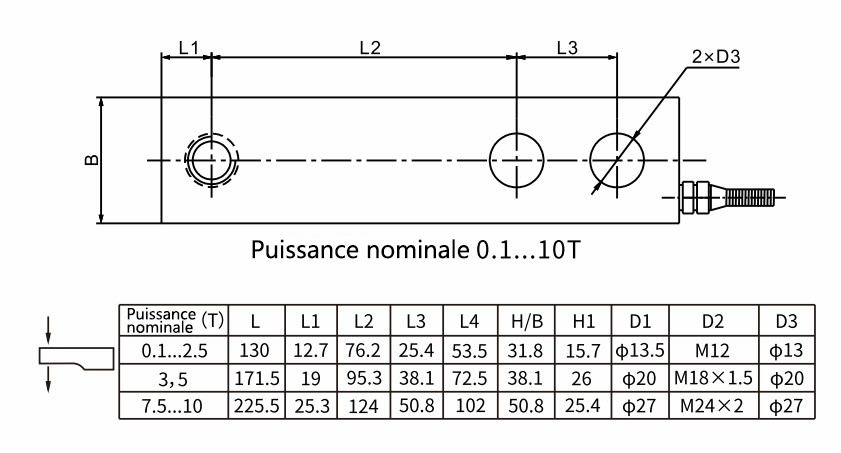

Dimensions globales




Schéma de câblage
