FD-EO

FD-EO

Le capteur de gravité à pression FD-EO est principalement utilisé dans les grues, les grues à tour, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

Charge nominale de 25T

Sensibilité 1.0±0.1mV/V

Niveau de précision C3

Tension d'excitation nominale 9...30VDC

Courant de sortie nominal 4...20mA

Impédance d'entrée 10.0MΩ

Impédance de sortie 17.5MΩ

Résistance à l'isolation ≥ 5000MΩ

Paramètres de base
Puissance nominale 25T
Classe de précision 3
Sensibilité 1.0±0.1mV/V
Erreur linéaire ±1.0%F.S
Erreur d'hystérésis 0.5%F.S
Fluage (30 minutes) ±0.1%F.S
Effet zéro température ±0.05%F.S/10℃
Influence de la température sur la sensibilité ±0.1%F.S/10℃
Charge de sécurité 300%F.S
Charge de rupture 500%F.S
Paramètres électriques
Tension nominale d'excitation 9…30VDC
Rendement nominal courant 4…20mA
Impédance d'entrée 10.0MΩ
Impédance de sortie 17.5MΩ
Résistance d'isolation ≥5000MΩ
Paramètres mécaniques
Matériel Aciers alliés
Câble Φ6，La longueur peut être personnalisée
Conditions environnementales
Température nominale ﹣40…+85℃
Température de fonctionnement ﹣30…+80℃
Classe de Protection IP67

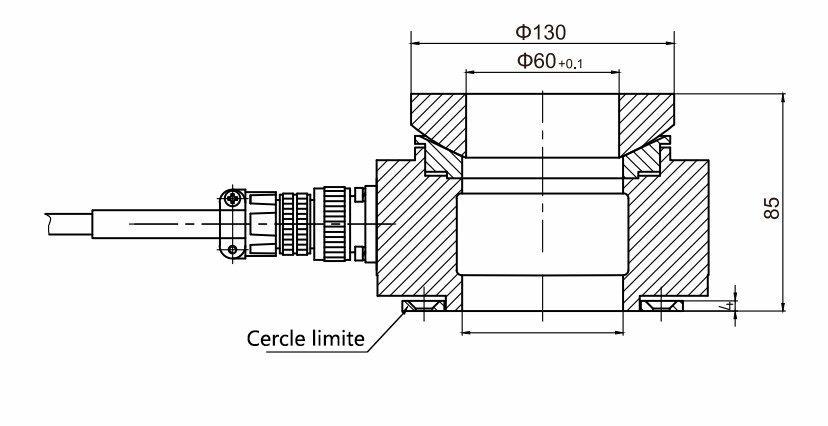

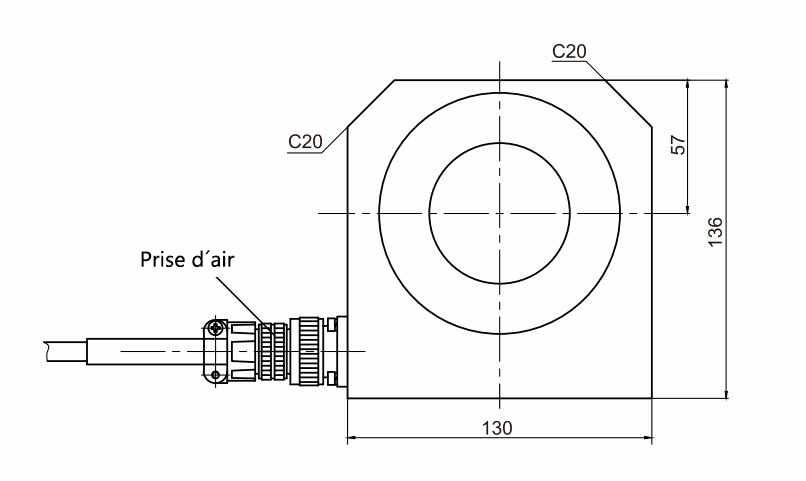

Dimensions globales








Schéma de câblage




Brochures
Manuels
CAD/CAE
Certificat
