Accueil > Produits > Capteurs > Proximité > Série Q40 > Série Q40 - câble DC3
Produits
Série Q40 - câble DC3

Série Q40 - câble DC3

Série Q40 câble DC3 commutateur de proximité, le produit est polyvalent, utilisé dans la métallurgie, l'emballage, la menuiserie, la fabrication de machines, etc.
Type d'échantillon：PR01.40-Q40P10T4-UE.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

La taille est 40 × 40 carrés

Matériau en plastique

Induction gamme flush 15…20mm, non flush 30…40mm

La sortie du signal est PNP ou NPN

Avec un signal lumineux

Fonction de protection du court-circuit, l’alimentation est connectée à la protection inverse

Le mode de connexion M12 ou terminal est optionnel

Jusqu’à un million de tests de vie

Tous les composants et circuits sont testés dans des environnements électromagnétiques difficiles et complexes

Paramètres de base
Type de produitÉconomie
Détecter la distanceAffleurement 15mm , 20mm ;
Non blindé 30mm , 40mm
Méthode d’installationAffleurement / Non blindé（En option）
Mode de commutationNO / NC（En option）
Précision répétée≤5%
Plage de dérive de température≤10%
Le SignalVoyant LED jaune
Respect des normesIEC60947-5-2，UL508
Paramètres électriques
Alimentation électrique10…30V DC
Sortie de SignalPNP , NPN
Chute de tension≤2.0V
Courant de sortie≤200mA
Courant à vide≤30mA
Courant résiduel≤100μA
Fréquence de commutation100Hz / 300Hz
Protection électriqueProtection de court-circuit, protection
d’alimentation d’énergie
Paramètres mécaniques
Plaque de calibre Standard60×60mm²
Shell/ matériau de surface d’essaiPA / PA
Type de connexionType de terminal ou type de connecteur
Poids (connecteur/câble)120g / 220g
Conditions environnementales
Température de fonctionnement﹣25…+75℃
Température de stockage﹣40…+85℃
Humidité de fonctionnement＜98%RH（À 25℃）
Classe de ProtectionIP67

Dimensions globales

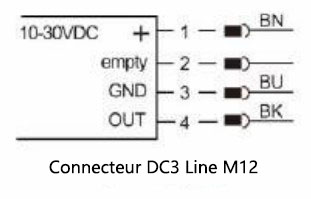

Schéma de câblage



Brochures
Manuels
CAD/CAE
Certificat
Connecteurs
CB-12P4

CB-12P4

Connecteur droit M12

4 épingles

Interface de prise

CB-12P5

CB-12P5

Connecteur droit M12

5 points de suture

Interface de prise

CB-12P4L

CB-12P4L

Connecteur M12 L

4 épingles

Interface de prise

CB-12P5L

CB-12P5L

Connecteur M12 L

5 points de suture

Interface de prise
