FD105A
FD105A

FD105A

Le capteur dip FD105 peut mesurer la sortie du capteur par rapport à l’angle d’inclinaison et de tangage du plan horizontal. Approprié pour l’usage dans l’environnement dur célèbre de contrôle industriel. Il est souvent utilisé dans la surveillance d’angle d’immersion de machines de construction, la surveillance de pont, la surveillance de navire, la surveillance d’angle d’immersion d’antenne satellite et d’autres domaines.

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

L’inclinaison uniaxiale et l’inclinaison biaxiale sont facultatives

Mesure la gamme dip est facultative

Possibilité de sortie de données inclinées par communication

Compensation de température intégrée pour assurer la stabilité à basse et haute température

Résistance élevée de vibration >2000g

Haute résolution, haute précision

Paramètres de base
Plage de mesureStandard: ±10° / ±15° / ±30° / ±45° / ±60° / ±90°
Type haute précision: ±5° / ±10° / ±15° /
±30° / ±60° / ±90°
Axe de mesureX、Y
Rapport de résolutionStandard : 0.01° / 0.015° / 0.02° / 0.025° / 0.03°/
0.04°
Type haute précision: 0.001°
Précision absolueStandard : 0.02° / 0.035° / 0.05° / 0.065° / 0.08° /
0.1°
Type haute précision : 0.003° / 0.005° /
0.008° / 0.01° / 0.02° / 0.03°
Instabilité séculaire0.05
Coefficient zéro de température±0.006 °/℃
Coefficient de sensibilité de la température≤100 ppm/℃
Temps de démarrage sous tension0.5 s
Temps de réponse20 ms
MTBF≥50000 hour/time
Paramètres électriques
Alimentation électrique9…36V
Courant de sortie40mA（max）
Taux de sortie5Hz、15Hz、35Hz、50Hz、100Hz can be set
Signal de sortieRS232 / RS485 / CAN / MODBUS
EMCConforme aux normes EN61000 et GBT17626
Résistance d’isolation≥100 MΩ
Paramètres mécaniques
Suppression des surtensions100g @ 11ms、Triaxial sum (half sine wave)
Anti-Vibration10 grms、10…1000 Hz
CâbleStandard avec 1m de longueur, résistant à
l’usure, résistant à l’huile, température large,
câble de blindage 4*0.4mm
PoidsStandard: 120 g(sans fil)
Type de haute précision :150 g(sans fil)
Conditions environnementales
Température de fonctionnement﹣40…+85 ℃
Classe de protectionIP67

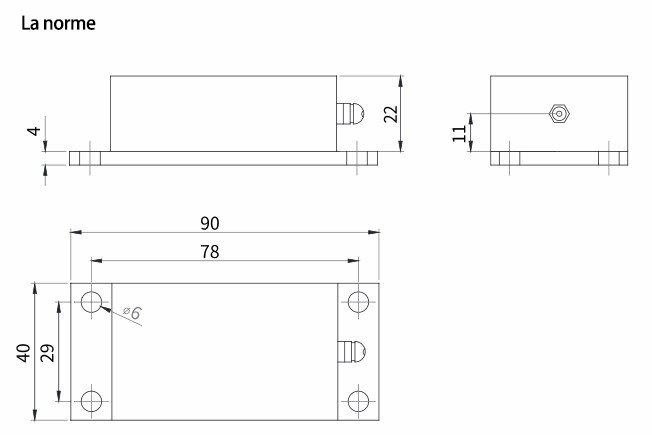

Dimensions globales

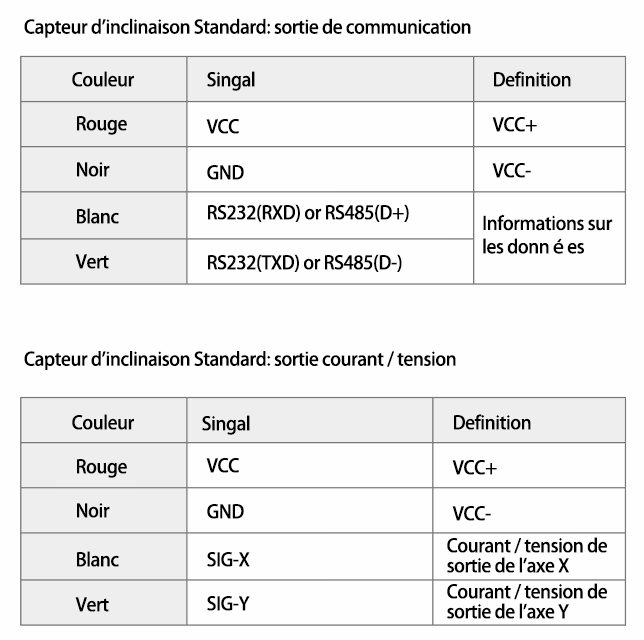

Schéma de câblage
