FD63EC

FD63EC

Le capteur de déplacement magnétostrictif à plat FD63EC est un produit rentable de type à plat, adapté à une installation sur la surface de la machine ou dans des espaces extérieurs plus petits. Il peut être utilisé dans les domaines de l'hydrodynamique, du caoutchouc, du bois, de la nourriture, de l'automobile, du moulage par injection, de l'énergie, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

Capteur de type plat à haut rapport qualité - prix

Résolution maximale de 5 μm

Sortie de volume analogique

Sortie de position absolue, position de démarrage et d'arrêt réglable sur toute la plage sans perte de puissance

Conception entièrement fermée pour profilés en aluminium, indice de protection ip65

Aimant en suspension mesure sans contact, jamais porté

Fonctionnement fiable, les composants principaux sont les chocs, les vibrations, les tests EMC

Paramètres de base
Données mesuréesdéplacement
Distance EffectiveEC1：25…2500mm，D’autres peuvent être
adaptés aux besoins du client au besoin
EC2/EC3：50…2500mm，D’autres peuvent être
adaptés aux besoins du client au besoin
Résolution du conseilEC1: 12 bits D/A or 0.025% F.S (min 100μm)
EC2: 14 bits D/A or 0.0065% F.S (min 10μm)
EC3: 16 bits D/A or 0.0015% F.S (min 5μm)
Non-linéaritéEC1: ±0.05% F.S
EC2: ±0.03% F.S
EC3: ±0.02% F.S
RépétabilitéEC1：＜±0.1mm
EC2/EC3：＜±0.005% F.S
Hystérésis＜10μm
Heure de mise à jourEC1：1ms；EC2/EC3：1ms (La portée≤1m)
2ms (1m＜La portée≤2m)；3ms (2m＜La
portée≤3m)
Paramètres électriques
Puissance24VDC±20%
Le pouvoir＜80mA
Protection de polaritéMax -30VDC
Protection contre les surtensionsMax 36VDC
Résistance d'isolation＞10MΩ
Force d'isolation500V
Courant de sortieEC1/EC3:4…20 or 20…4mA(min/max load 0/500Ω)
EC2:0…20mA or 4…20mA(min/max load 0/500Ω)
Tension de sortie0…10VDC or 0…5VDC (Résistance de charge
minimale≥10KΩ）
Paramètres mécaniques
Vitesse de l'anneau magnétiqueAléatoire
Matériel de tigeBoîtier en aluminium
Connecter la queueCâble traversant, prise aéronautique
EscaladeEC1/EC2：N'importe quelle direction，Installation
de pinces
EC3：Clip de fixation amovible
Position magnetEC1：Slider aimant；EC2：Aimants carrés、
Aimants trapézoïdaux
EC3：Aimants de type C、Aimants trapézoïdaux
Conditions environnementales
Température de fonctionnementEC1：-40…+75℃；EC2/EC3：-40…+85℃
Humidité de fonctionnementHumidité 90%, Sans condensation
Coefficient de température＜30ppm/℃
Indice d'impact50g（EC1/EC2：11ms；EC3：6ms）
Indice de vibrationEC1/EC2: 10g/10…2000Hz；EC3: 20g/10…2000Hz
Classe de protectionIP65

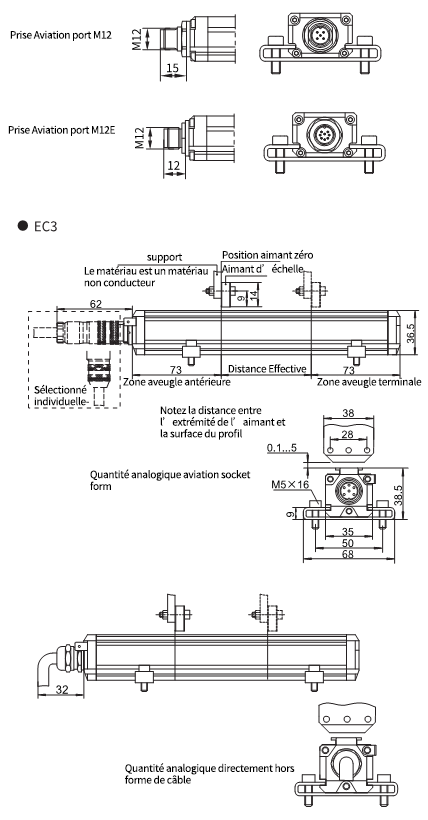

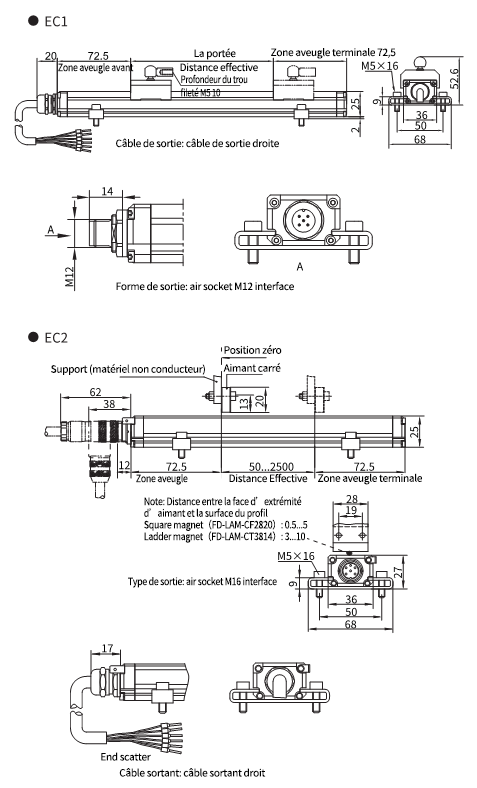

Dimensions globales
