FD63EM

Le capteur de déplacement magnétostrictif à tige de guidage en acier inoxydable de la série FD63EM est un produit rentable qui convient à une installation dans un cylindre hydraulique. Deux types de précision sont disponibles et peuvent être utilisés dans les domaines de l'alimentation, de l'automobile, du moulage par injection, de l'hydrodynamique, des machines en caoutchouc, du traitement du bois, de l'énergie, etc.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Haute performance, structure de tige de guidage en acier inoxydable, adapté aux vérins hydrauliques

Résolution maximale de 5 μm

Sortie analogique, sortie SSI, sortie Modbus RTU

Sortie de position absolue, position de démarrage et d'arrêt réglable sur toute la plage sans perte de puissance

Barre de guidage en acier inoxydable pour résister à une pression de 35mpa, durable, indice de protection IP67

Aimant en suspension mesure sans contact, jamais porté

Fonctionnement fiable, par choc, vibration, test EMC

Paramètres de base

Données mesuréesAnalogique /SSI interface：Emplacement anneau
magnétique Modbus interface：
Positionnement de l'anneau magnétique
ou positionnement du flotteur

Distance EffectiveEM1：25...2500mm，D’autres peuvent être
adaptés aux besoins du client au besoin
EM2：25...5500mm，D’autres peuvent être
adaptés aux besoins du client au besoin

Interface analogique：

Résolution du conseil5 / 10 / 20 / 40 / 50 / 100μm

Non-linéaritéMin ±50μm ou＜±0.01%F.S

RépétabilitéMin ±5μm ou＜±0.001%F.S

Heure de mise à jourStroke：300 750 1000 2000 5000 mm
Fréquence：3.7 3.0 2.3 1.2 0.5 KHz

Modbus-RTU interface：

Taux de CommunicationEM1：1200 / 2400 / 4800 / 9600 / 19600 / 38400
/ 57600 /115200 bps
EM2：4800 / 9600 / 19600 / 38400 / 57600 /
115200bps

Mode de vérificationEM1：Vérification vide / impair / Pair；
EM2：Pair

Paramètre de fonction de températureEM1：Résolution de la température de
fonctionnement 0,25 ℃；Précision de la tempé
rature de fonctionnement ≤1℃

SSI interface：

Nombre de mesures1个

Format des donnéesCode binaire ou gris

Longueur des données24/25/26 bit

Mbps50KBD...1MBD
Longueur du câble :＜3 ＜50 ＜100 ＜200 ＜400m
Vitesse : 1000 ＜400 ＜300 ＜200 ＜100KBD

Mode fonctionnantASYNCH

Paramètres électriques

PuissanceEM1: Interface analogique: 24VDC±20% (Système
à quatre fils) ; 24/12V DC±20%(Double
ligne) Modbus interface：9...30VDC
EM2：Interface analogique：24VDC±20% /
12VDC±20%；Modbus / SSI interface：
24VDC±20%

Le pouvoirEM1: ＜80mA
EM2 : analogique＜100mA ; Modbus/SSI＜80mA

Protection de polaritéMax -30VDC

Protection contre les surtensionsMax 36VDC

Résistance d'isolation＞10MΩ

Force d'isolation500V

Interface analogique：

Courant de sortie4...20mA or 0...20mA(min/max load 0/500Ω)

Tension de sortieEM1 : 0...10VDC ou 0...5VDC(Résistance de
charge minimale ≥10KΩ)
EM2 : -5...5VDC ou -10...10VDC(Résistance de
charge minimale≥10KΩ)

Paramètres mécaniques

Silo électroniqueAcier inoxydable 304L

Matériel de tigeSSI interface：Acier inoxydable 304L；
Other：304L/Acier inoxydable 304L

Tige externe sous pression35MPa/70MPa（Le pic）(Diamètre de la tige Φ10）

EscaladeN'importe quelle direction, montage par filetage
(taille de filetage facultative)

Connecter la queueEM1: Câble direct / prise aéronautique
(connecteur M12)
EM2: Interface analogique：Câble direct、
Prises aériennes (connecteur M16 ) ,
Modbus/SSI interface：Câble direct、Prises aé
riennes (connecteur M12)

Connexion à visSSI : M18×1.5 / M20×1.5/3/4″-16UNF-3A
(personnalisable)

Positionnement des aimantsInterface analogique：Divers aimants annulaires
Modbus interface：Divers aimants
annulaires ou flotteurs
SSI interface：Aimants standard et divers aimants
annulaires

Vitesse de l'anneau magnétiqueAléatoire

Conditions environnementales

Température de fonctionnementSSI interface：﹣40...﹢85℃；
En outre：﹣40...﹢75℃

Humidité de fonctionnementHumidité 90%, Sans condensation

Coefficient de températureInterface analogique / SSI interface:＜30ppm/℃；
Modbus-RTU interface：EM1：＜10ppm/℃

Indice d'impactSSI interface：100g（6ms）；En outre：50g（6ms）

Indice de vibration15g/10...2000Hz

Classe de protectionEM1：IP67；EM2：Mode de sortie directe IP68，
Mode de prise IP67

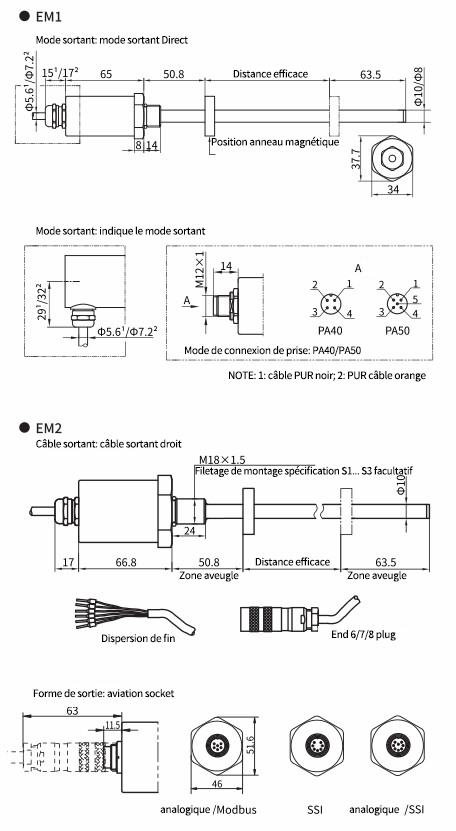

Dimensions globales

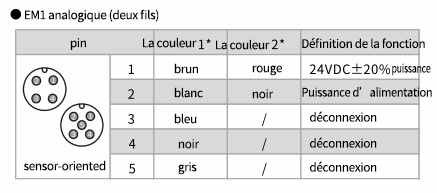

Schéma de câblage
