FD−L200T

FD−L200T

Le télémètre laser FD-L200T est conçu pour mesurer la distance d’objets fixes ou en mouvement.

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

Surface d'objets naturels jusqu'à 100 mètres, réflecteur jusqu'à 450 mètres

Précision de surface blanche jusqu'à ±2 mm, précision de surface naturelle ±3 mm

Signal de sortie SSI

Grande plage de tension de fonctionnement, peut changer de 12V à 30V

Protection spéciale pour s'adapter aux environnements de travail difficiles

Faisceau laser visible de sécurité de classe II pour une visée facile des objets testés

Boîtier robuste et compact, facile à installer, protection standard IP67

Paramètres de base
Plage de mesure0.05…100m，Le réflecteur peut atteindre 450m
Précision de mesure±2mm（Surface blanche，+15℃...+30℃）
±3mm（Surface naturelle，+15℃...+30℃）
±5mm（-10℃...+50℃）
Résolution du conseil0.1mm
Répétabilité±0.7mm
Temps de mesure20ms Surface blanche（50HZ)
Laser de mesureLongueur650nm (rouge), angle de divergence de faisceau：0.16 x 0.6
mrad，P≤1mW
Classe LaserClass 2 , According to DINEN 60825 -1 : 2007
(EC825-1) standard
Erreur d’angle Laser＜1°
Paramètres électriques
Alimentation électrique12…30VDC
Consommation: < 0.4W en mode veille et 3.6W
en mode mesure (24V)
Interface de Communication 1SSI communication, binary or gray code, MSB
preferred (configurable)
Taux de Propagation: 83KHZ...1MHz, En fonction
de la longueur du câble entrée du signal à
la sortie du signal différentiel (RS422),
25bit (24 bit data bit +1 bit error bit)
500V entrée électrique isolée de signal
Interface de Communication 2RS232 débit maximal en bauds：115200
Interface de Communication 3Les interfaces RS422 ne peuvent pas être utilisées
simultanément avec les interfaces SSI
Charge de conduite maximale：≥ 100 Ω
Entrée numériqueHaut niveau: 9VDC＜UDI1＜30VDC ;
Niveau inférieur: DI1＜2VDC
EMCEN 61000-6-2，EN55011
Paramètres mécaniques
Connecteur15-core connector
Taille du capteur357×255×78mm（L×W×H）
Poids poids1.9Kg
Conditions environnementales
Température de fonctionnement﹣10…+80℃（Utilisez le refroidissement par eau
lorsque la température dépasse 50 ℃）
Température de stockage﹣20…+70℃
Résistance aux chocs10g/6ms，DINISO 9022-3-31-01-1
Classe de ProtectionIP67，AL
Durée de vie moyenne30000H，Température de Service +25 °C
Paramètres de refroidissementRefroidissement à l’air + purge d’air;
Refroidissement par eau + purge d’air
Pression5...15PSI；Taux de débit：28...140L/min
Indicateur d’eau5...10PSI；Taux de débit：0.2...03L/min

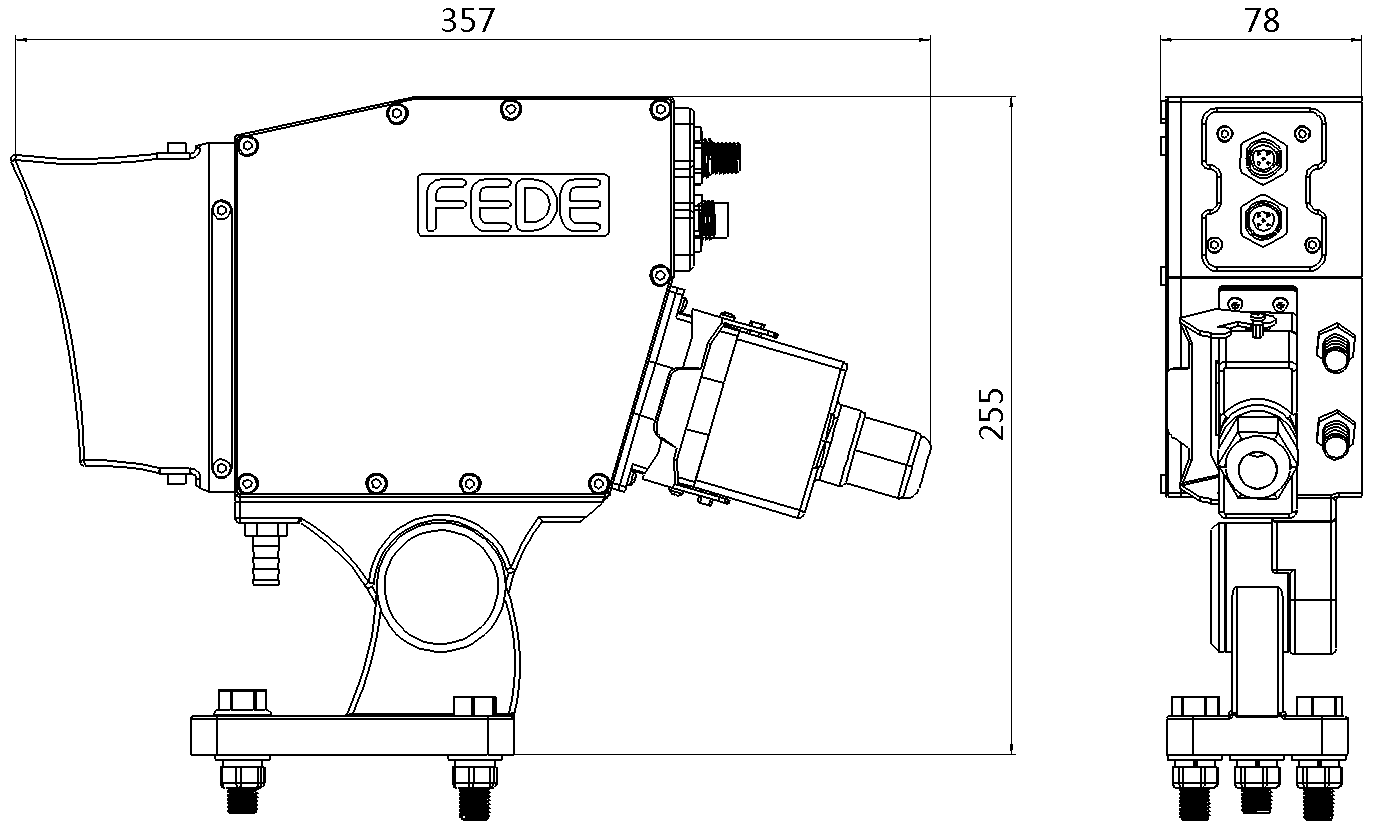

Dimensions globales

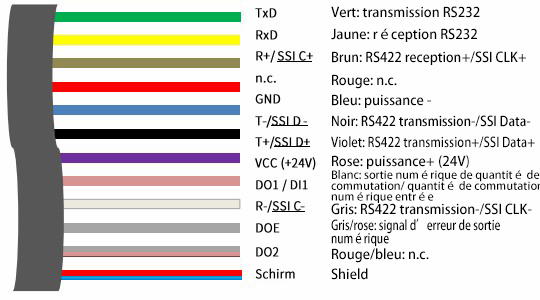

Schéma de câblage
