FD-L1C25

Le capteur de portée laser FD-L1C25 est un capteur de distance optique, qui convient à la mesure de distance d’objets fixes ou mobiles.
Type d'échantillon：FD-L1C25-T1AM12.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Plage de mesure jusqu’à 25m

L’utilisation du faisceau laser rouge de classe 1 est sans danger pour les yeux humains

Tension d’alimentation 18V...30V

La sortie de commutateur Push-pull et la sortie analogique peuvent être configurées

De divers modes de mesure peuvent être placés selon des conditions

Avec la protection transitoire, la protection d’inversion de polarité et les fonctions de protection de court-circuit de sortie

Paramètres de base

Plage de mesure0.1…25m

Précision de mesure≤±25mm

Rapport de résolution1mm

Dérive de température≤±2mm/K

Mode de mesure et temps de réponseMode rapide : 15ms ; Mode Standard : 50ms ;
Mode de précision : 200ms ;
Mode haute précision : 1000ms
Mode de personnalisation : 3.4…1020ms;
Suppression des aberrantes: 17…1020ms

Niveau LaserClasse 1

Laser de mesureLongueur658nm (lumière visible rouge)

Durée de l’impulsion6ns

Puissance de sortie maximale (crête)391mW

TorcheAbout 1mm× 7mm at a distance of 4m

Paramètres électriques

Alimentation électrique18…30VDC

Ondulation résiduelle≤15% of UB

Courant de circuit ouvert≤150mA

Tension du Signal high/low≥（UB-2V）/≤2V

Sortie de commutationPush-pull output,Push-pull switch output ne
peut pas être mis en parallèle

Sortie analogiqueTension：1…10V/0…10V，RL≥2KΩ
Courant (arrangement d’usine）4…20mA，
RL≤500Ω

Courant de ProtectionProtection transitoire, protection contre
l’inversion de polarité, protection contre les
courts-circuits pour toutes les sorties

Paramètres mécaniques

Matériau de ShellMatières plastiques

Couverture optiqueVerre

Type de connexionConnecteur M12 , Rotable 90°
Câble de connexion , 2000mm： 133g

Poids poidsConnecteur M12：70g；
Câble de connexion , 2000mm , Section de
conducteur 5×0.14mm²；
Câble de connexion , 200mm , Avec connecteur
M12

Conditions environnementales

Température de fonctionnement﹣40…+50℃

Température de stockage﹣40…+70℃

VDE protection gradeⅢ

Classe de protectionIP67

Application StandardIEC 60947-5-2

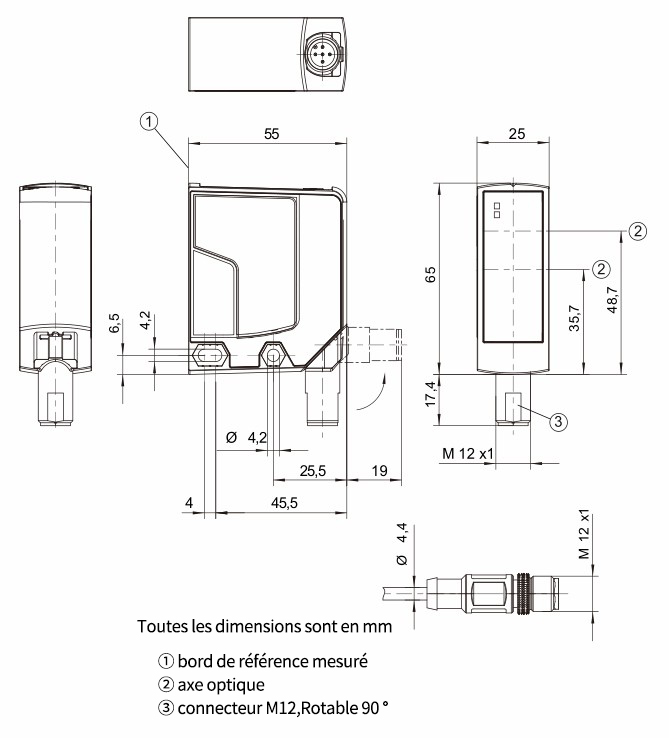

Dimensions globales

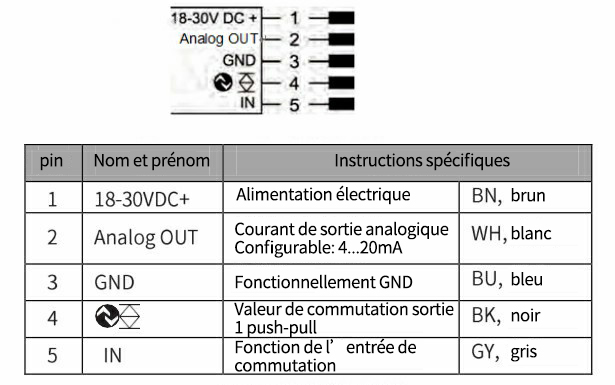

Schéma de câblage
