FD100.10A-F4090

Le codeur d'axe solide FD100.10A-F4090 peut être utilisé dans les domaines des servomoteurs, des ascenseurs, de la robotique industrielle et des lignes de contrôle d'automatisation industrielle.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

40.5mm carré toute la structure métallique, solide et durable

Détection optique, vitesse maximale 12000rpm

Conception intégrée du couvercle d'extrémité d'axe

Protection IP67, résistance à la température 80℃

Protection contre les courts - circuits

Paramètres de base

Taille du carré40.5mm

Diamètre de l'axe6mm

Vitesse de rotation maximale12000rpm

Poids maximal par essieu——

Couple de démarrage＜2Ncm

Inertie de rotation＜40gcm2

Paramètres électriques

Puissance10…30VDC / 5VDC

InterfaceSortie d'entraînement push pull / pull

Fréquence maximale de réponse450KHZ

Courant de consommation maximal＜90mA

Temps maximal de montée et de descente200ns（Driver de ligne）
1μs（Autres sorties）

Nombre d'impulsions50,60,100,200,300,360,400,500,600,800,1000
1024,1200,1500,1800,2000,2048,2500

Connexions électriquesLe câble

Paramètres mécaniques

Types de brides——

MatériauxTout métal

Conditions environnementales

Température de fonctionnement﹣40…+80℃

Température de stockage﹣40…+85℃

Humidité90% sans condensation

Niveau de protectionIP67

Dimensions globales

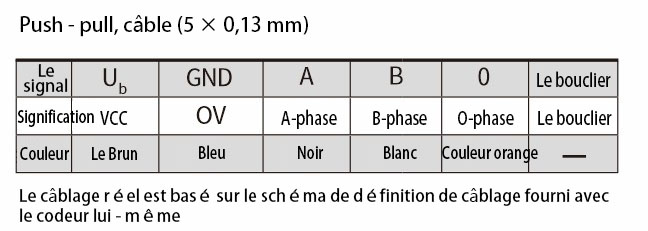

Schéma de câblage
