FD100.20X-F40940

Le codeur d'axe solide FD100.20X-F40940 Absolute peut être utilisé dans des domaines tels que les servomoteurs, les ascenseurs, les robots industriels et les lignes de contrôle d'automatisation industrielle.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

40.5mm carré toute la structure métallique, solide et durable

Sortie de signal parallèle absolue

Résolution maximale de 12 bits par tour

Conception intégrée du bouchon d'extrémité d'arbre, ajout de dispositifs d'étanchéité, prévention efficace des fuites d'huile

Protection IP67, résistance à la température 80℃

Protection contre les courts - circuits

Paramètres de base

Taille du carré40.5mm

Diamètre de l'axe6mm

Vitesse de rotation maximale6000rpm

Poids maximal par essieu——

Couple de démarrage＜1Ncm

Inertie de rotation＜30gcm2

Paramètres électriques

Puissance10…30VDC

InterfaceSortie parallèle Push - pull, incrémentation axiale
dans le sens horaire

Code de sortieLe Code grey

Courant de travail＜50mA

Résolution8bit（256），9bit（512），10bit（1024），
11bit（2048），12bit（4096）

PrécisRépétabilité ± 2bit (la précision réelle est liée à
la précision de l'installation et à la
concentricité de l'axe)

Paramètres mécaniques

Types de bridesBrides de serrage

MatériauxTout métal

Conditions environnementales

Température de fonctionnement﹣25…+80℃

Température de stockage﹣40…+80℃

Humidité90% sans condensation

Niveau de protectionIP67

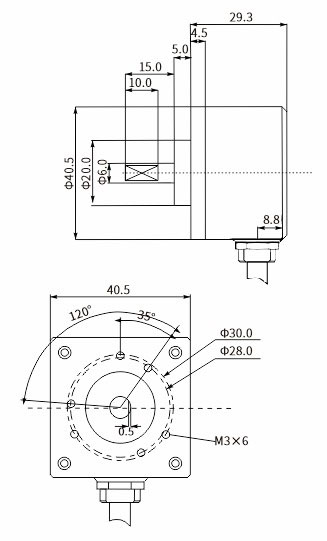

Dimensions globales

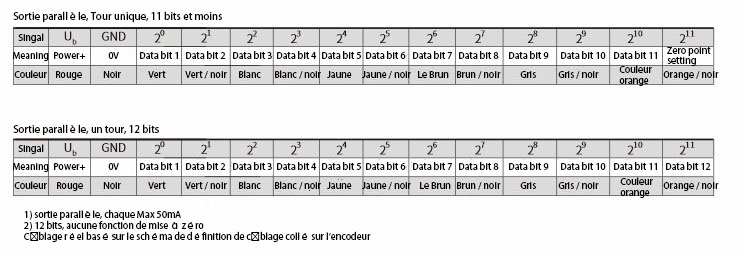

Schéma de câblage


Brochures

Manuels

CAD/CAE

Certificat
