PA246

Le transmetteur de pression à bride unique PA246 à montage latéral est utilisé pour mesurer la pression manométrique ou absolue, principalement dans les environnements industriels de processus difficiles tels que la métallurgie, le pétrole, les produits chimiques, la fonderie, les métaux non ferreux et autres.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Portée maximale jusqu'à 10MPa pour une meilleure stabilité

Avec capteur de pression en silicium monocristallin de haute précision

Montage à une bride latérale, bride structurale en H-connexion bride convexe

Fonction de protection contre les surcharges à double diaphragme

Signal de sortie courant/communication optionnel

Tête d'affichage rotative 355°

Résistant aux chocs intenses, aux vibrations et à la corrosion

Paramètres de base

Benchmark de pressionPression manométrique et absolue en option

Gamme de mesurePlage de mesure 40KPa... 10MPa facultatif
(10KPa minimum)

Niveau de précisionCapteur: ± 0065% de la limite supérieure de
l'échelle
Pression absolue: ± 0,15% limite supérieure de
l'échelle (option ± 0,1% limite supérieure
de l'échelle) machine entière: ± 0,2% limite
supérieure de l'échelle

Temps d'amortissementTemps d'amortissement des composants de
circuit électronique: 0...100s réglable (0 par
défaut) temps d'amortissement du
diaphragme isolé: ≤ 0.2s

Temps de redémarrage après une panne de courant≤6s

Paramètres électriques

Puissance4…20mA：10.5…55VDC
4…20mA+HART：16.5…55VDC
MODBUS/RTU/RS485：12…32VDC

Consommation＜500mW，24VDC，20.8mA

Signal de sortie4…20mA ; 4…20mA+HART ; MODBUS/RTU/RS485

Résistance d'isolation≥20MΩ，100VDC

Compatibilité EMCIEC61000-4-2/3/4/5/6/8

Paramètres mécaniques

Matériau du diaphragme isoléDisponible en acier inoxydable 316L, Hastelloy
C - 276, diaphragme en tantale, doublure
en PTFE, diaphragme plaqué or

Liquide de remplissage isoléHuile de silicone ou liquide de remplissage inerte

Matériel de boîte de jonctionAL

Connexion de processusLigne/316L

Méthode de scellementO-ring, PTFE

PoidsEnviron 4kg (sans support de montage,
accessoires de connexion de processus)

Le supportAccessoires optionnels

Conditions environnementales

Vibrations<0,1% limite supérieure de l'échelle,
GB/T1827.3/IEC612983-3

Température de fonctionnementSans Affichage: -40…85℃;
Avec affichage:-20…70℃

Storage temperatureSans Affichage: -40…110℃;
Avec affichage:-40…85℃

Humidité ambiante 5…100%RH

Classe de protectionIP67

Classe à l'épreuve des explosifs ExdIICT6

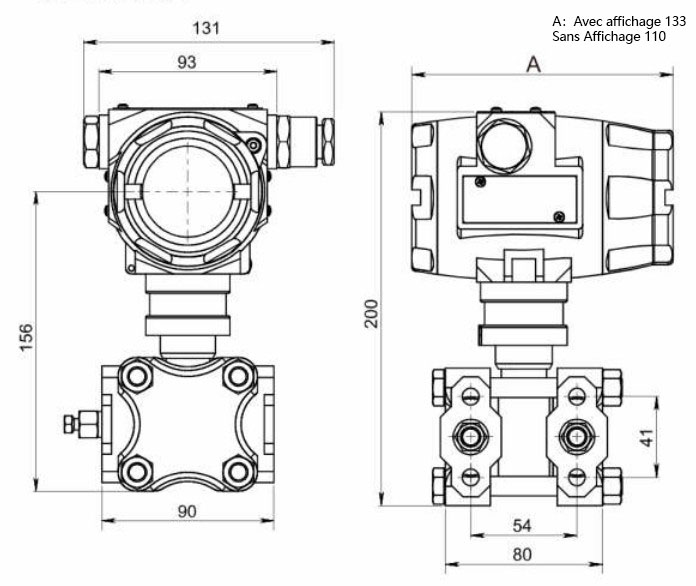

Dimensions globales
