FD-LDT2.P35

FD-LDT2.P35

FD-LDT2.P35型レーザ変位センサは高精度測定に特化しており,スレッドが小さい場合に用いられる。
型番例：FD-LTD2.P35VM12.*

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

検出距離（中心位置）35mm、検出範囲30mm

ちょうしょうすんぽう

最小解像度6μm

線形度±0.1%F.S.

アナログ出力/485通信オプション

4ビットデジタルディスプレイ

性価比が高い

ハイエンド製品に匹敵するパフォーマンス

基本パラメータ
検出距離（中心位置）35mm（試験標準目標物：白色セラミックス）
検出範囲（中心位置）30mm（±15mm）
光源赤色半導体レーザ波長655 nm
最大出力390μW
レーザレベルCLASS1（IEC / JIS）；CLASS Ⅰ（FDA）
フレアサイズ450×800μm【中心ビーム強度の1/e² （13.5%）
で定義する】
線形精度±0.1%F.S.
解像度6μm（平均サンプリング回数が512回の場合の
試験結果）
サンプリングサイクル500μs / 1000μs / 2000μs / 4000μs / AUTO
温度ドリフト特性（基準値）±0.02%F.S. / ℃
インジケータランプレーザ動作LED（緑）/ゼロ復帰設定LED（赤）
スイッチング量出力ランプ（オレンジ）/
モードランプ（赤）
外部入力（多機能入力）レーザーオフ、遠隔ティーチング、サンプリ
ングホールド、シングルパルストリガ、ゼロ復帰
電気パラメータ
給電電圧18...24VDC ±10% ；12...24VDC ±10%
スイッチング出力NPN / PNP max.100mA / DC30A 残留電圧1.8V
出力タイプアナログ電圧出力型：0…10V，出力インピー
ダンス100Ω
アナログ電流出力型：4…20mA，許容負荷抵抗
300Ω以下RS-485通信型
しょうひでんりゅう70mA以下（電源電圧が24 VDCの場合）
ほごかいろ逆接続保護、過電流保護
機械パラメータ
ざいりょうハウジング: ダイカストアルミニウム/SUS316L
レンズ板：PPSU
ディスプレイパネル：PET
ケーブル線：耐油 PCV
じゅうりょうM 12アルミニウム形材：約60g（300 mmの
ケーブルを含む）
M 12ステンレスタイプ：約90g（300 mmケー
ブル含む）
環境条件
使用周囲温度/湿度﹣10…+50℃ / 35…85%RH（結氷なし結露）
ストレージ周囲温度/湿度﹣20…+60℃ / 35…85%RH（結氷なし結露）
保護レベルIP67（ケーブル接続口を含む）
かんきょうしょうど太陽光： 2000lx以下 / はくねつとう: 3000lx以下
たいしんどうせい10…55Hz，にしんぷく1.5mm，X, Y, Z 各方向2h
耐衝撃性500m/s²（約50G）X, Y, Z 各方向3次

外形寸法

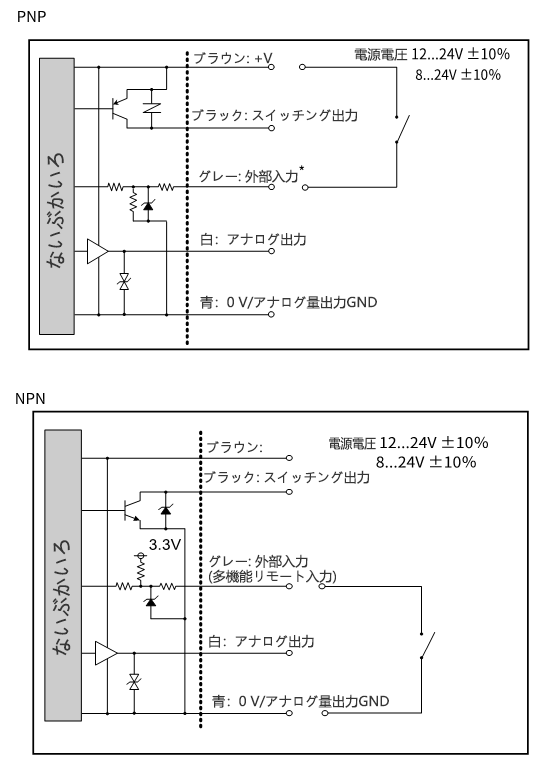

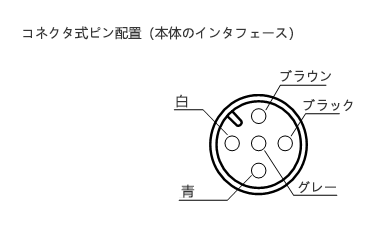

配線図
