FD30.40

FD30.40

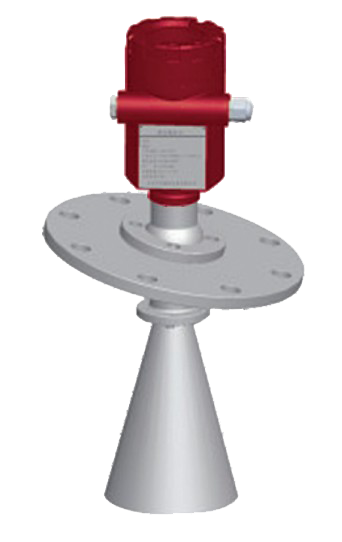

FD30.40ラッパアンテナ物位計、固体粒子、塊状材料に適した固体に適用材料位置高さ測定(例えば、ソース石炭倉庫、粉炭倉庫コークス材料位置など)。
型番例:FD30.40-3120.20010.*

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
機能と特徴

ホーンアンテナ

測定範囲0...30m

すべての誘電率>1.8の固体、液体媒体を測定することができる

ユニバーサルフランジ接続

非接触式測定、摩耗なし、汚染なし

精度±15 mm、解像度1 mm

にせんしきかいろきゅうでん

4...20 mA出力またはデジタル信号出力

プロセス圧力は常圧

プロセス温度は250°Cに達する

騒音、蒸気、粉塵、真空などの影響を受けない

媒体密度、粘稠度、温度の変化の影響を受けない

基本パラメータ
測定範囲30m
ビーム角Φ146: 20°;Φ196: 16°;Φ242: 14°;
せいど±15mm
くりかえしせい±2mm
解像度1mm
しゅうはすうはんい6.8GHz
電気パラメータ
給電電圧24VDC(±10%)
しんごうしゅつりょく4…20mA/HART(2本の線)(24VDC2線方式/4線方式)
4…20mA/HARTプロトコル(220VAC4線方式)
機械パラメータ
アンテナ材質ステンレス鋼 316
プロシージャ接続ユニバーサルフランジ
ヶーブル入口2个M20×1.5 または 2个NPT1/2
環境条件
ゆうでんたいおんど﹣40…+250℃
プロセス圧力じょうあつ
ハウジング保護IP67
防爆等級Exia II CT6

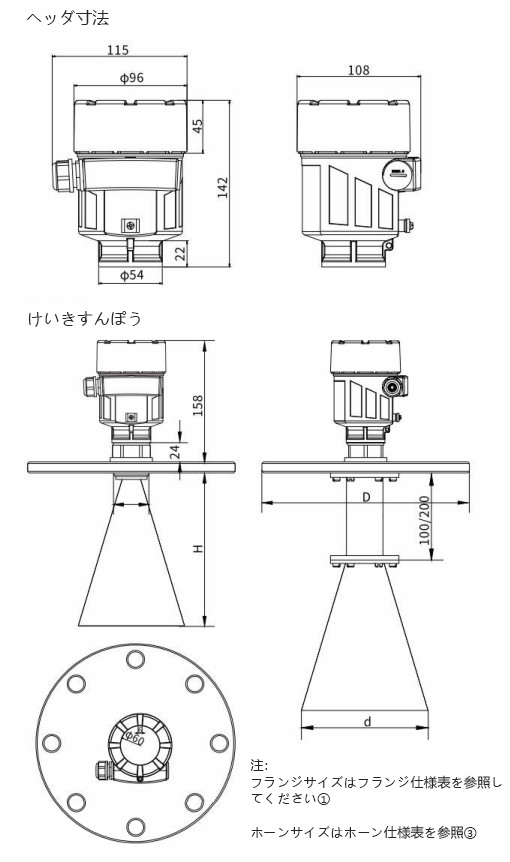

外形寸法




配線図






見本
ソフトウェア
マニュアル
CAD/CAE
