PQ03B

PQ03B

PQ03B小方型光電スイッチは、包装、物流、機械製造などの汎用各業界に応用されている。
型番例:PQ03B.12NS2Y.*

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
機能と特徴

ユニバーサルファセットフォームファクタ

対射タイプ、鏡面反射タイプ、拡散反射、背景抑制タイプを選択可能

応答速度が1ms未満

4線接続

経済適用、汎用各業界に適用

感度は調節できる

干渉に強い

基本パラメータ
距離の検出対射:5m/15m
鏡面反射型:2m/4m
かくさんはんしゃ:100mm/350mm/800mm
背景抑制型:10…200mm
レスポンス時間≤1ms
光源直径200 mmで直径6 mmの円形スポット
100 mmで直径5 mmの円形スポット
白黒段差(背景抑制型)200mm处,2.5%F.S,4…5mm
100mm处,0%F.S,<1mm, 白黒等間隔
ひずみ(白色背景検出白色物体)200mm处,2mm
100mm处,0.5mm
電気パラメータ
給電電圧12…24VDC
ざんりゅうでんあつ≤15%DC
かいほうでんりゅう≤30mA
ほごでんりゅう1.2 倍
しゅつりょくでんりゅう≤100mA
しんごうでんあつ≤2V
しゅつりょくモードNPN / PNP,NO / NC
容量性負荷≤0.2μF
機械パラメータ
取り付け固定M 3ナット固定
接続方法4線
外形寸法32.1×18×12.8mm(L×W×H)
シェルマテリアルPC プラスチック
環境条件
動作温度﹣25…+55℃
きおくおんど﹣30…+70℃
VDEセキュリティレベル
ガードレベルIP67

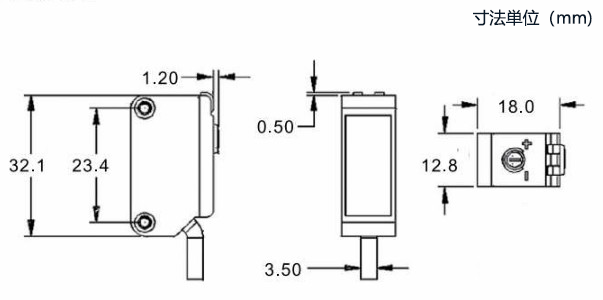

外形寸法

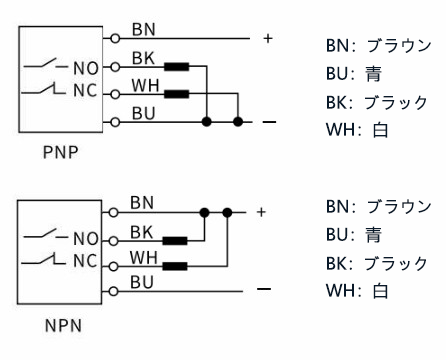

配線図
