PQ10
PQ10
PQ10

PQ10

PQ10鏡面反射型光電スイッチは、包装、物流、機械製造などの分野で使用できる。
型番例：PQ10.21P24P.*

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

測定距離は30mまで遠い

直流電源入力（10…30VDC）

可視赤色LEDを採用

検出距離が最大50 mの特定の反射板

2ウェイデジタルスイッチ量出力

信号出力LED付き

基本パラメータ
けんしゅつはんい0…30m，はんしゃたい
はんしゃき300×300mm
光源タイプ红光LED
LED光波長630nm
でんそうしんごうはけいインパルス
LED组フリーグループ（EN 62471による）
スイッチング周波数500Hz
レスポンス時間1ms
遅延300ms
LED数2ビーム
電気パラメータ
動作電圧10…30V DC
ざんりゅううねり0…15%；UB から
かいほうでんりゅう20mA（max)
ディジタルスイッチング出力数2 ウェイ
スイッチング量出力電圧タイプDC
最大スイッチング電流100mA
スイッチング電圧低い：≤2V；高い：≥（UB-2V)
スイッチング量出力1トランジスタ、PNP、点灯、接続1、ピン4配置
スイッチング量出力2トランジスタ、PNP、点灯、接続1、ピン2配置
機械パラメータ
シェル材料プラスチック，PC-PBT
レンズカバー材料プラスチック（PMMA）
接続タイプピン4個のコネクタ
シェルカラー赤
寸法すんぽう20.5mm×76.3mm×44mm（幅×高い×長い）
じゅうりょう約60g
環境条件
動作温度﹣40…+60℃
ちょぞうおんど﹣40…+70℃
ガードレベルIP67

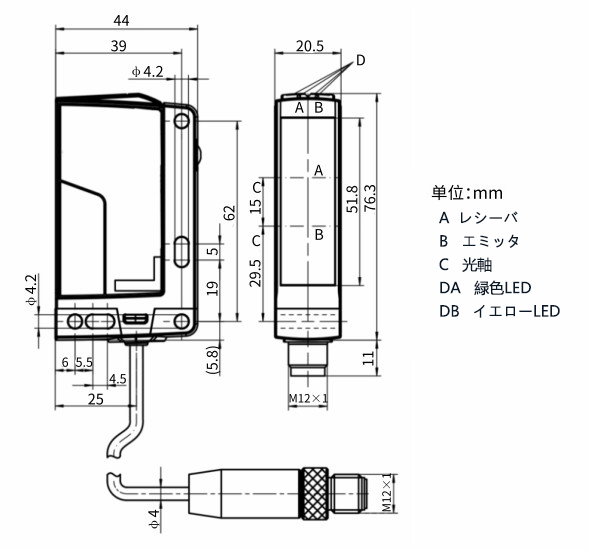

外形寸法

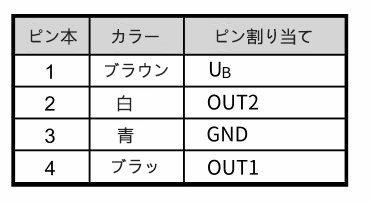

配線図






見本
ソフトウェア
マニュアル
CAD/CAE
はんしゃばん
PQC7.AR1

PQC7.AR1

ひょうじゅんはんしゃばん

PMMAマテリアル

反射板を使用して、検出距離が30 mに達した

取付け用ブラケット
PQA6.AL25

PQA6.AL25

適用PQ 10光電スイッチ
