PQ12

PQ12

PQ12交直流汎用給電型光電スイッチは、包装、物流、機械製造などの分野で使用できる。
型番例：PQ12.01RS2C1.*

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

検出距離は700 mmまで遠い

24...240 VAC/直流24…240 VDC電源任意入力

可視赤色LEDを採用

誘導距離調整ボタン付き

動作モード切換スイッチ切換可能

信号出力LED付き

基本パラメータ
距離の検出0…700mm
光源タイプLED，赤
LED光波長940nm
でんそうしんごうはけいインパルス
スイッチング周波数500Hz
レスポンス時間20ms以下
かんどちょうせいマルチターンノブ調整走査範囲
動作モード選択スイッチによるLight ON/Dark ONモード
の切り替え
電気パラメータ
動作電圧24…240VAC / 24…240VDC
ざんりゅううねり0…15%，UB から
かいほうでんりゅう0…20mA
ディジタルスイッチング出力数1ビーム
最大スイッチング電流100mA
スイッチング電圧低い：≤2.5V 高い：≥(UB-2.5V)
スイッチング素子トランジスタ、NPN，NPN
ほごかいろ逆極性保護、たんらくほご
機械パラメータ
寸法すんぽう25×68×80mm（W×H×L）
シェル材料プラスチック，PC-ABS
レンズカバー材料プラスチック
ネットウェイト115g
シェルカラーブラック
環境条件
動作温度﹣20…+55℃
ほぞんおんど﹣25…+70℃
ガードレベルIP66

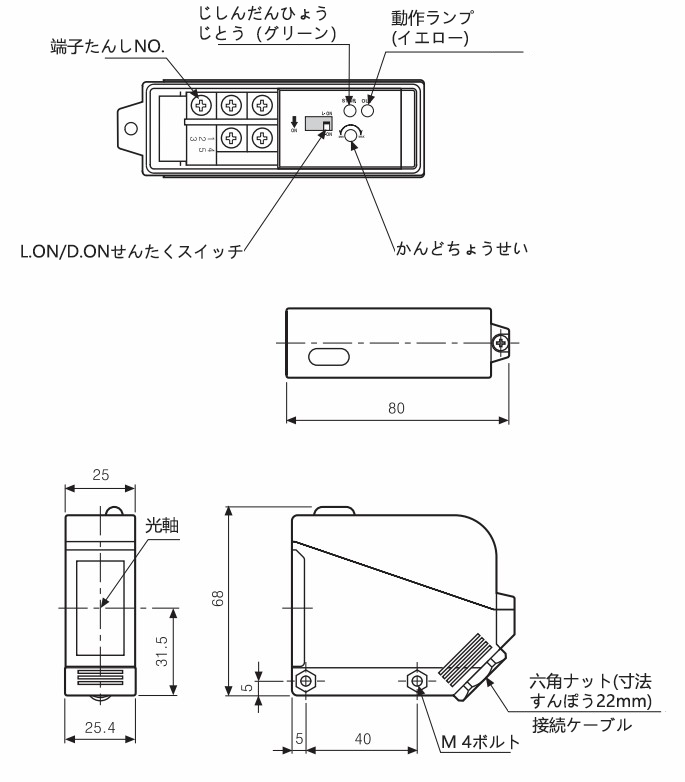

外形寸法

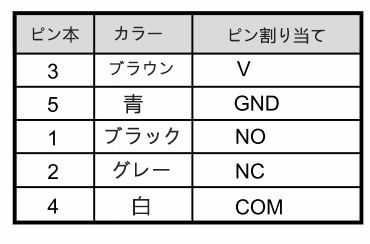

配線図
